キュービクル点検の進め方|保安体制・停電の段取り・更新時期を確認する

受変電設備とキュービクルの役割から、設置者・主任技術者・外部委託先の分担を説明します。点検頻度の確認、停電から復電までの段取り、製造年と点検結果による更新判断を整理します。

キュービクル点検 年次点検と停電の段取り
27設備保全

受変電設備(じゅへんでん)は、電力会社から受けた高い電圧の電気を、工場で使う電圧に変え、各所に配る設備です。変圧器に加え、受電・配電・保護の機器を含みます。これらを金属の箱に収めたものがキュービクルです。

キュービクルを使う工場では、誰が保安を監督し、自社ではどの頻度で点検するか確認します。電気事業法と関連規程、設備ごとの保安規程、外部委託承認制度の条件が判断の根拠になります。

工場側で確認するのは、次の3点です。

  • 設置者としての保安確保義務と、保安の監督業務を誰が担うか
  • 月次点検と年次点検で何を見るか
  • 年次点検で必要になる停電作業を、どう生産計画に組み込むか

この3点と更新時期の考え方を、法令の条件に沿って説明します。法令・制度の記述は2026年8月時点です。ほかの保全の課題は、工場の設備保全で確認できます。

実際の点検計画は、電気主任技術者または外部委託先と確認します。電気主任技術者は、電気設備の保安を監督する人で、原則として免状を持つ人から選任します。

設置者の責任と、保安を監督する担当者を確認する

保安を確保する責任は設置者にあります。監督するのは、自社で選任した電気主任技術者か、承認を受けた外部委託先です。高圧受電のキュービクルなどの「事業用電気工作物」には、工事・維持・運用の安全を確保する文書である「保安規程」が必要です。

電気事業法(e-Gov法令検索)第42条は、設置者に保安規程の作成と、使用開始前の主務大臣への届出を求めています。主務大臣は、国の担当大臣です。

第43条は、保安の監督をする電気主任技術者の選任を求めます。原則は、免状という資格の証明書を持つ人の中から選ぶことです。

電圧7,000ボルト以下で受電する需要設備には、外部に委託できる例外があります。ボルトは電圧の単位、需要設備は電気を使う設備のまとまりです。

例外には、電気事業法施行規則(e-Gov法令検索)第52条第2項の要件を満たし、承認を受けることが必要です。承認者は経済産業大臣です。事業場が一つの産業保安監督部の管轄内だけにある場合は、その所在地を管轄する監督部長です。

承認を受けると、自社の主任技術者を選任する代わりに、外部の有資格者である電気管理技術者や電気保安法人へ保安管理を委託できます。これを外部委託承認制度と呼びます。

委託先や承認の要件は、第52条の2・第53条などで確認します。点検頻度の根拠は、同条が参照する告示です。告示は、法令の具体的な内容を国が示す文書です。

補足:保安管理業務(電気主任技術者の職務)を担うのは、選任された主任技術者または承認を受けた外部委託先です。工事を受注したというだけで、工事会社が保安管理業務を担うわけではありません。外部委託承認制度を利用しても、設置者としての保安確保義務がなくなるわけではありません。工場側が確認しておきたいのは、保安規程や委託契約上、誰が保安の監督業務を担い、異常時に誰へ連絡するかが明確になっているかという点です。

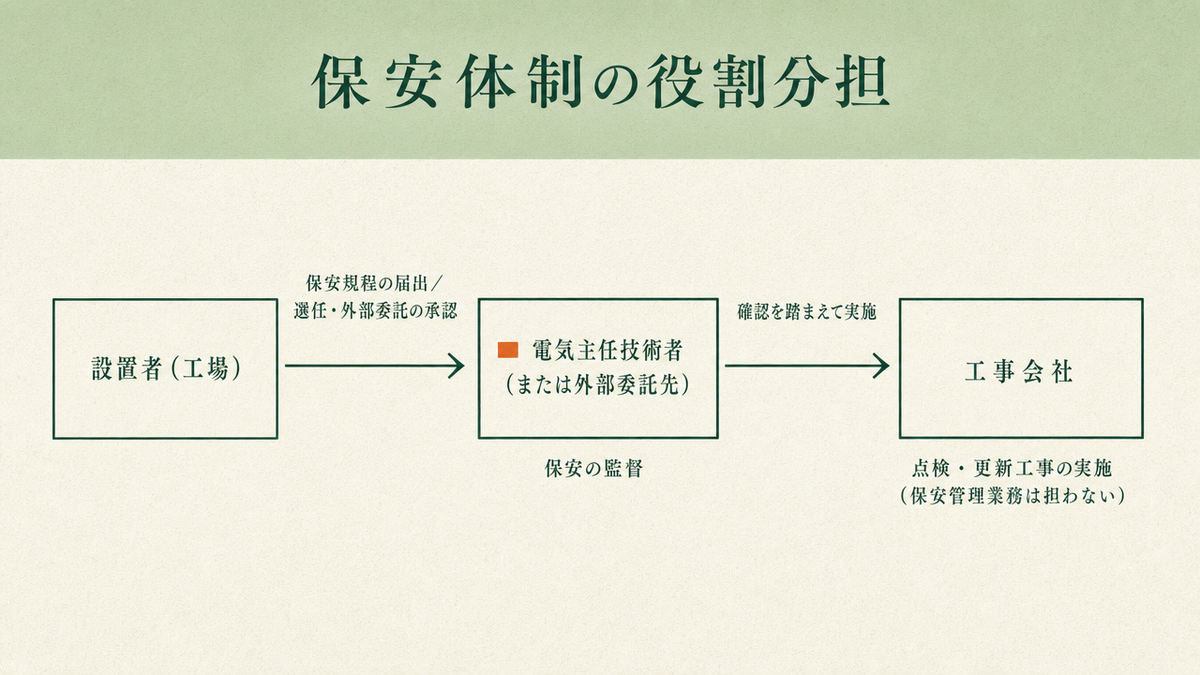

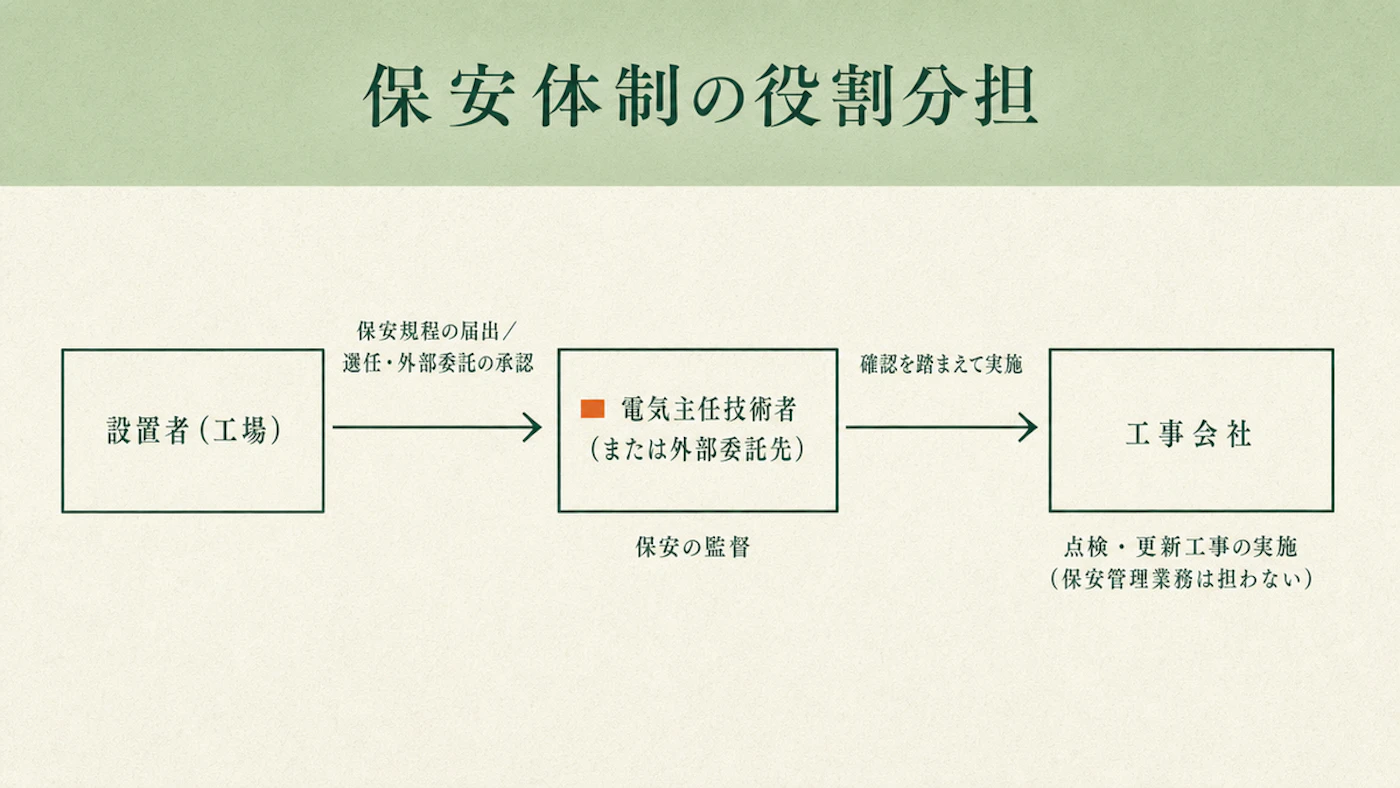

設置者、電気主任技術者または外部委託先、工事会社の役割分担を示す図
図1 保安体制の役割分担(設置者・電気主任技術者・工事会社)

自社の保安体制に合う頻度と点検項目を確認する

外部委託承認制度では告示の区分と条件、自社選任では保安規程が点検頻度の根拠です。同じ高圧設備でも、一律には決められません。

外部委託承認制度の点検頻度は、施行規則第53条第2項第5号が参照する告示で、設備区分ごとに定められています。

保安規程と委託契約を見て、自社設備に当たる区分・条件・頻度を確認してください。高圧需要設備でも月次等の頻度が変わるため、外部委託先と事業場ごとに確認します。

年次点検の頻度も、外部委託の承認条件に含まれます。根拠は経済産業省の内規「主任技術者制度の解釈及び運用」4.(7)③です。内規は、行政内部で解釈や運用を示す文書です。

原則は、1年に1回、電気を止めて行う停電点検です。信頼性が高い機器で、内規4.(7)③ロ各号と同等と認められる無停電の年次点検を1年に1回以上行うなど、所定の条件を満たせば、停電点検を3年に1回以上に延ばせる扱いもあります。

自社で主任技術者を選任している場合は、保安規程にもとづく計画を、その主任技術者の監督のもとで実施します。

絶縁抵抗は電気が通り道から漏れていないかを測る値、接地抵抗はアース(地面へ電気を逃がす線)の効きを表す値です。保護継電器〈けいでんき〉は異常を検知して遮断器へ「切れ」と指示する装置、遮断器は電気の通り道を切る装置(大きなブレーカー)です。内規4.(7)③が示す、外部委託承認制度における年次点検の主な確認項目は次のとおりです。

←→ 横にスクロールできます

確認項目内容備考
絶縁状態・絶縁抵抗低圧電路の絶縁抵抗、高圧電路が大地・他の電路と絶縁されているか低圧電路は省令で定める値以上であること、高圧電路は大地・他の電路と絶縁されていることを確認
接地抵抗接地抵抗値の測定技術基準の解釈で定める値以下であることを確認
保護継電器・遮断器保護継電器の動作特性試験、保護継電器と遮断器の連動動作試験停電または対象回路の切り離しを要することがある項目
非常用予備発電装置・蓄電池設備商用電源停電時の自動起動・停止、発電電圧・周波数、セル電圧などの確認設置している場合に対象

保護継電器がどの条件で動くかを調べる試験と、遮断器が連動して切れるかを調べる試験は、別々に確認します。通常運転中には安全に測定できない箇所があるためです。

一般には、停電するか、対象回路を安全に切り離して試験します。この試験が、外部委託制度で原則として停電点検を求める理由の一つです。自社の頻度は、外部委託先または主任技術者に確認してください。

停電点検は、生産停止から復電後の確認まで計画する

停電点検や更新は、生産計画にも関わります。主任技術者、工事会社、工場側で日程を合わせ、復電する前の確認手順も決めます。復電は、電気を再び通すことです。

関係者は、電気主任技術者または外部委託先、電気設備工事会社、工場の生産管理です。コンデンサや変圧器の更新では、機器の納期が固まった段階で日程を調整します。変圧器は電圧を下げる機器です。

停止から再開までは、次の順で確認します。

  1. 停電予定日と作業内容を、関係部署・協力会社へ知らせます。
  2. 非常用予備発電装置がある場合は、稼働できるか確認します。
  3. 復電前に、決めた手順と役割分担に沿って、試験結果・作業完了・接地器具や工具の撤去・遮断器等の状態を関係者で確認します。
  4. 電気主任技術者または外部委託先の確認を踏まえて、復電します。
  5. 復電後の電圧・警報・異音・異臭を確認して、通常運転に戻します。

接地器具は、感電を防ぐために点検中の電路を地面へつなぐ器具です。復電前の確認を省くと、未完了作業や器具の撤去漏れ、試験結果や是正措置を確かめないまま再開するおそれがあります。急いでも確認を省かないでください。

事前に、停電の影響範囲を洗い出します。生産ラインに加え、空調・監視システム・サーバー室も確認してください。UPSは無停電電源装置で、停電しても短時間は電気を送り続けます。こうした装置への影響も対象です。

点検・試験・工事の所要時間は、それぞれを担当する主任技術者や外部委託先、工事会社に確認します。生産側の停止と立上げの時間を合わせ、早めに計画してください。

停電を伴う点検・更新で優先すべきは早さではなく、復電前の確認を省かないことです。

受変電設備の更新では、変圧器・コンデンサ・高圧ケーブルをまとめて交換する例も多くあります。古い進相コンデンサ(しんそう)などに、PCBというポリ塩化ビフェニルが含まれる可能性があり、その確認を機に更新を検討する場合もあります。

PCBへの該当性や取扱いは、機器ごとに確認します。ここでは判定基準や期限の数値を示していません。製造年・型式などを表示する銘板とメーカー資料を確認し、主任技術者・メーカー・施工業者などの専門事業者に相談してください。

更新の対象になりやすい進相コンデンサの点検内容は、力率割引と進相コンデンサの点検でも扱っています。

計画した停止時間、実際の停止時間、復電後の立上げ時間を残すと、次回の計画に使えます。計画外の故障停止は別に記録します。故障間隔や修復時間の指標には、MTBF(故障間の平均稼働時間)、MTTR(平均修復時間)があります。

使い方は、MTBF・MTTRなど予防保全のKPIで扱っています。

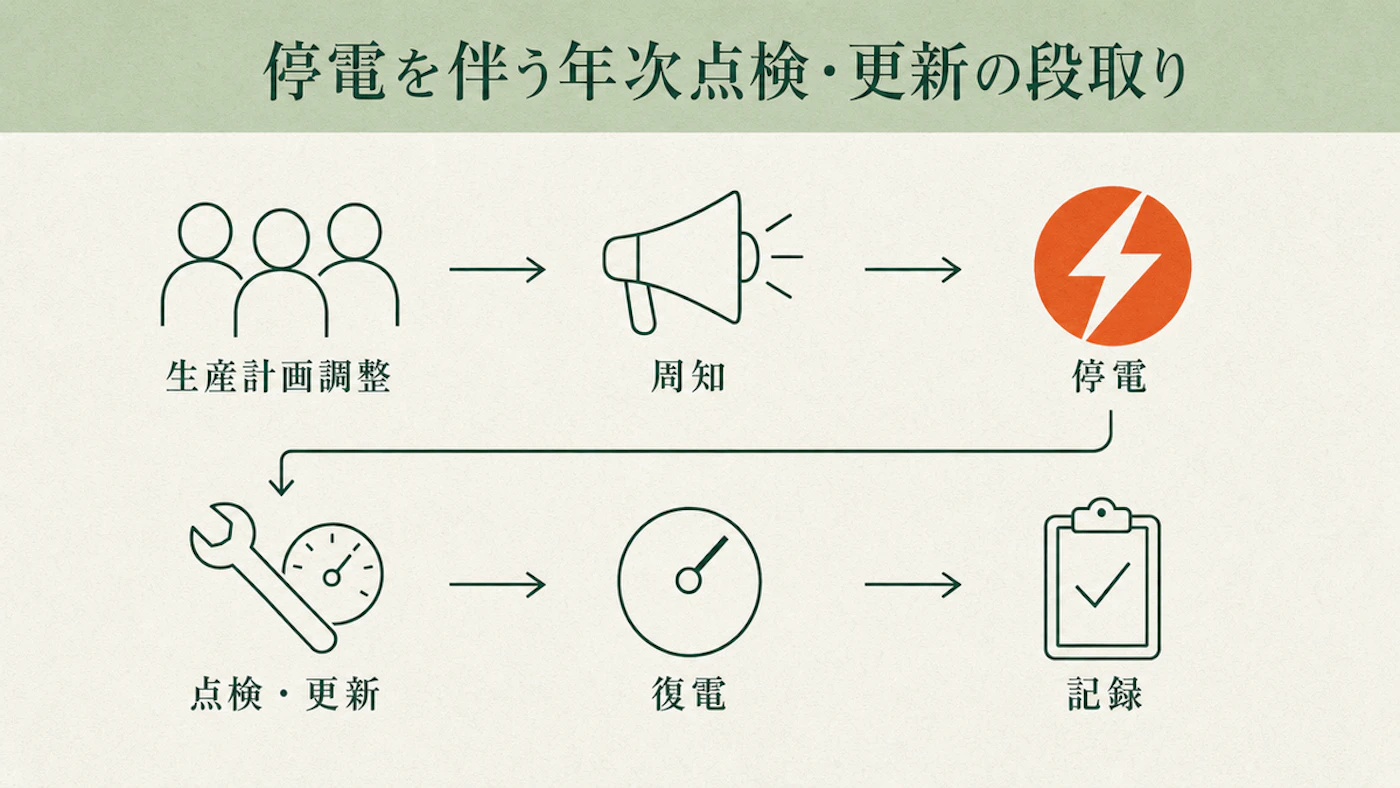

生産計画調整、周知、停電、点検・更新、復電、記録の6段階からなる、停電を伴う年次点検・更新工事の段取りを示すフロー図。停電の工程のみオレンジで強調。
図2 停電を伴う年次点検・更新の段取り(生産計画調整→周知→停電→点検/更新→復電→記録)

製造年・点検結果・劣化兆候から更新を検討する

更新時期は、銘板の製造年・点検結果・劣化兆候をもとに、設置者が決めます。法令が一律の使用年数を定めているわけではありません。

まず銘板の製造年・定格容量・型式を確認します。定格容量は機器に定められた容量です。工事の見積時にも、銘板と現地の状態が確認の出発点になります。

耐用年数の目安と劣化サインの見方は、運営会社である恒電社の電気設備工事サイトの解説(キュービクルの耐用年数と維持コスト)にまとまっています。

経済産業省の停電年次点検の延伸要件の説明では、使用実績と維持管理状況から、次回の停電年次点検まで設備の信頼性に支障がないかを確認します。判断材料は、次の2項目です。

  • 過去の停電年次点検と、その後の無停電年次点検・月次点検の結果を確認します。
  • メーカーの推奨更新時期内にあるか、または次回停電年次点検までを対象とする適正な余寿命評価を行っているか確認します。

余寿命評価は、その機器をあとどれくらい使えるか、技術的に見積もることです。

この条件は停電点検の間隔を延ばすためのもので、更新の要否を直接決めるものではありません。更新を考える参考としては、次の順で確認できます。

  1. 直近の絶縁抵抗・接地抵抗・動作試験に異常がないか確認します。時間とともに変わる傾向を見る場合もあります。
  2. メーカーが示す推奨更新年数の範囲内か確認します。
  3. 腐食・変色・異音・異臭など、外観や日常の動作に変化がないか確認します。

個々の機器の更新時期の判断は、単体の修理か更新かという論点にもつながります。判断の基準と比較表は設備は修理か更新か、判断の基準で扱っています。

注意:メーカーが示す推奨更新年数は各社の仕様に基づく目安であり、法令が一律に定めた期限ではありません。実際の更新可否は、点検結果と電気主任技術者の技術的判断を踏まえ、設置者側で決定してください。

よくある質問

よく聞かれるのは、外部委託の可否・停電が要る理由・毎年やるのかの3つです。

高圧キュービクルでは、自社の主任技術者が必須か

必須ではありません。電圧7,000ボルト以下で受電する需要設備は、施行規則第52条第2項の要件を満たして承認を受ければ、外部の電気管理技術者や電気保安法人へ保安管理を委託できます。

自社が対象かは、主任技術者や、国の地方機関である産業保安監督部に確認してください。

年次点検で停電が必要なのはなぜか

通常運転中には安全に測定・試験できない箇所があるためです。保護継電器と遮断器の連動も確認します。一般には、停電か対象回路の安全な切り離しで行います。

停電点検は毎年必要か

外部委託承認制度では原則1年に1回です。内規4.(7)③ロ各号と同等の無停電点検を毎年行うなど、所定の条件を満たす場合は、3年に1回以上へ延ばせる扱いがあります。

延長には、設備構成・使用実績・前回結果など複数の要件を満たす必要があります。年数だけで決めず、主任技術者や外部委託先に個別確認してください。

自社の保安体制に合わせ、停電の停止と再開を計画する

保安確保の義務は設置者にあります。点検の頻度と方法は、設備の区分や保安体制で変わります。

  • 保安体制は、保安規程の届出と原則として主任技術者の選任・届出を確認します。所定の需要設備では要件と承認により外部委託制度を利用できます。
  • 点検は、外部委託なら告示の区分、自社選任なら保安規程で頻度を確認します。年次では絶縁抵抗・接地抵抗・保護継電器などを調べ、外部委託では原則年1回の停電点検です。
  • 停電日程は、主任技術者または外部委託先、工事会社、工場側で合わせ、復電前後の確認を行います。
  • 更新時期は、製造年・点検結果・劣化兆候で検討します。メーカー推奨年数は法定期限ではなく目安です。
