力率割引で基本料金はいくら変わる?進相コンデンサの確認と更新

高圧の基本料金に関わる力率割引を、北陸電力の規定と試算で説明します。明細での確認方法、進相コンデンサの点検項目、停電を伴う更新の段取りも整理します。

扉を開いた高圧受電盤の中に円筒形の進相コンデンサ3本とリアクトルが収まり、右側の半円形メーターの針が高い位置を指している
12エネルギー

高圧の工場では、使った電力量だけでなく、力率〈りきりつ〉も基本料金に関わります。力率は、受け取る電力の全体である皮相電力に対し、仕事に使う有効電力がどれだけあるかを表す割合です。設備を増やしていなくても、力率が下がると基本料金が増える場合があります。

この記事では、力率による割引・割増の計算と、力率を改善する進相コンデンサ〈しんそう〉の点検・更新を説明します。まず、自社の料金規定と明細を確認するところから始めます。

計算例は、北陸電力の高圧・特別高圧の料金規定に基づきます。自社に同じ規定が当てはまるかは、契約先の料金表や約款で確認してください。

明細と設備を確認する順序の一例です。

  1. 請求内訳で自社の力率を見る
  2. 85%との差を確認する
  3. 必要に応じて進相コンデンサの状態を確認する

料金の計算に力率を使い、その力率を改善するのが進相コンデンサです。この関係を踏まえて、計算、明細、設備の状態、更新の段取りを順に見ます。

北陸電力の規定は、85%との差で基本料金を増減する

北陸電力の規定は、力率85%を基準に基本料金を増減させます。「電気料金のしくみ(特別高圧・高圧)」の記載は、次のとおりです(2026年8月時点)。

力率が、85パーセントを上回る場合は、その上回る1パーセントにつき、基本料金を1パーセント割引し、85パーセントを下回る場合は、その下回る1パーセントにつき、基本料金を1パーセント割増しいたします。

— 北陸電力株式会社「電気料金のしくみ(特別高圧・高圧)」より引用

85%から1%離れるごとに、基本料金が1%変わります。上回れば割引、下回れば割増です。指月電機製作所の高圧進相コンデンサ設備カタログ(SJ-304-BC)も同じ式を示しています。

基本料金は、契約電力(kW)に基本料金単価を掛け、さらに力率の補正を掛けて求めます。式の「力率」は、%で表した値です。

基本料金(円)= 契約電力(kW)× 基本料金単価(円/kW)×(1.85 - 力率〈%〉÷ 100)

式の括弧内が、力率の補正係数です。契約電力300kW、単価を1kW当たり2,000円と仮定した試算が、次の表です。実際の単価は、契約先の料金表で確認してください。

←→ 横にスクロールできます

力率補正係数仮の前提での基本料金(月額)
75%1.1066万円(85%より6万円高い)
85%(基準)1.0060万円
95%0.9054万円(85%より6万円安い)
100%0.8551万円(85%より9万円安い)

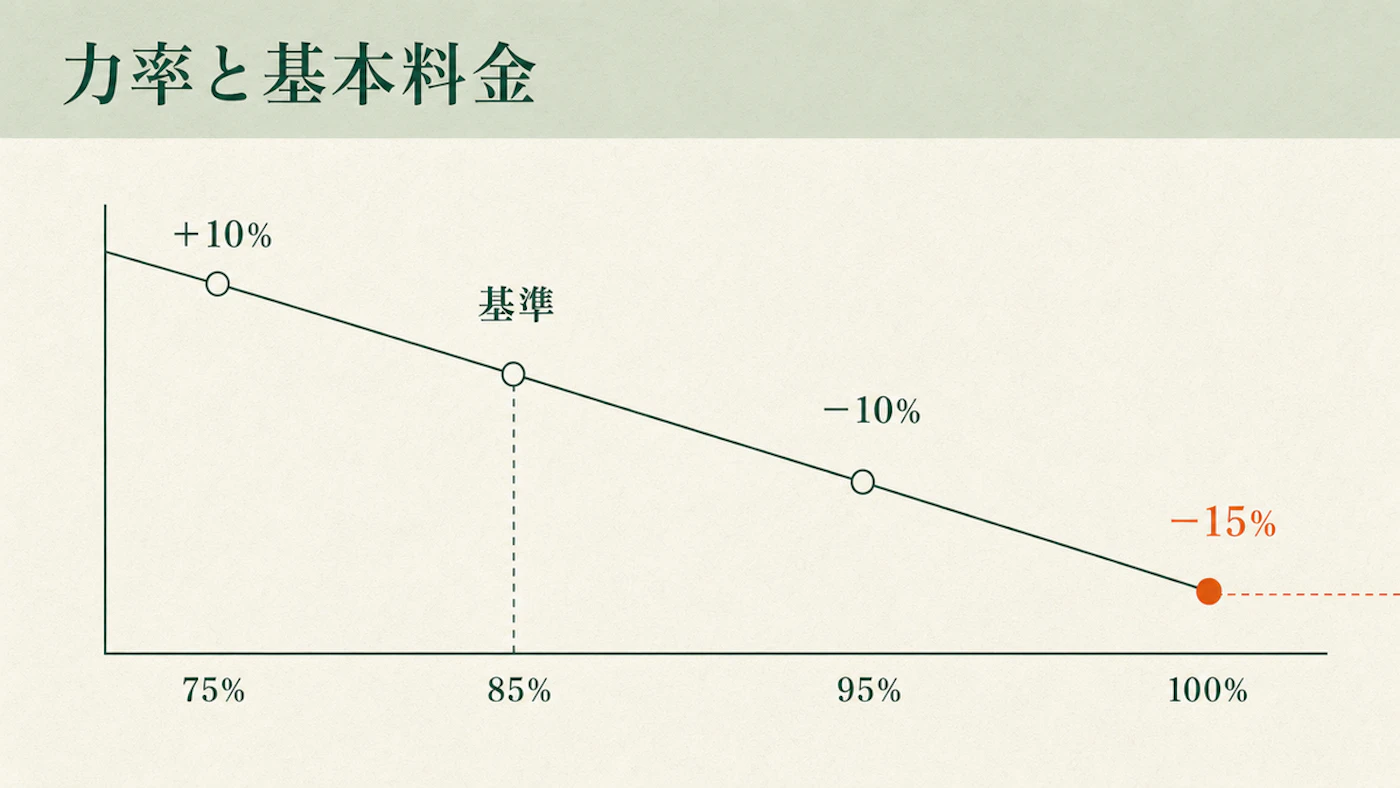

力率75%・85%・95%・100%を横軸に、基本料金が+10%・基準・−10%・−15%と下がっていく右下がりの折れ線で示し、85%に基準線を引いた図
図1 力率と基本料金の関係
適用条件の確認。表は北陸電力の記載に基づく例です。基準値や対象メニューは、電力会社と契約種別で異なります。自社の料金表か約款を確認してください。

自社の力率は毎月の請求内訳で確認する

力率は、請求内訳や電力会社の法人向け会員サイトに表示されることがあります。様式は電力会社と契約種別で異なります。見つからないときは、契約先に問い合わせてください。

明細を見る際は、いつの力率を料金計算に使うかも確認します。北陸電力は「1月のうちの8時から22時までの平均力率」と定めています。また、瞬間力率が進み力率になるときは、その値を100パーセントとして扱います。

この時間帯の外だけで生じる変化は、その平均力率には反映されません。同じ規定と計算式に基づけば、力率100%のときの割引率は、85%を基準として15%になります。

料金に使う力率は、8時から22時までの平均値です。契約電力の決め方と、力率で基本料金を補正する規定は別です。2つの値を、それぞれの規定で確認します。

デマンド側の考え方については、運営会社である恒電社のエネルギーマネジメントサイトの解説(30分単位の最大需要電力と基本料金の関係)をご覧ください。

原因を調べるときは、使用電力量、最大需要電力、力率、調整項目を12か月分並べます。単月の力率だけを見るより、季節、生産量、設備の変化との関係を確認しやすくなります。

明細の読み方は再エネ賦課金と燃料費調整額。工場の電気料金明細を4つの項目で読むで説明しています。請求データの担当者と、設備の運転・保全を知る担当者が同じ表を確認すると、料金の変化を設備の状態と照らして見られます。

北陸電力では、契約電力500kW未満は当月と前11ヶ月の最大需要電力で決め、500kW以上は使用設備や操業状況などを踏まえた協議で決めます。

力率が下がったときの主な確認候補

力率が下がったら、容量、劣化・故障、投入状態、制御の4つを確認します。資料や設備のどこを見るかを、次の表にまとめます。

←→ 横にスクロールできます

確認候補確認先見かた
容量が今の負荷に合っているか現在の負荷の無効電力。無効電力は力率に関わる電力で、設備の銘板だけでは判断できない高圧受電設備規程の資料は「三相変圧器容量の3分の1程度」という従来の基準を退け、負荷の無効電力を想定して選定するよう求めています
劣化や故障がないか点検記録前掲カタログは、投入時の突入電流でコンデンサの寿命が短くなり、ヒューズが誤動作を起こすことがあると説明しています
開放されたままになっていないか盤の表示点検・停電作業後に投入したか、保護動作で切れた状態が続いていないか
制御が動いているか、構成が古くないか制御装置自動力率調整装置があれば動作を確認する。コンデンサと組み合わせる直列リアクトルも、取り付けられているか確認する

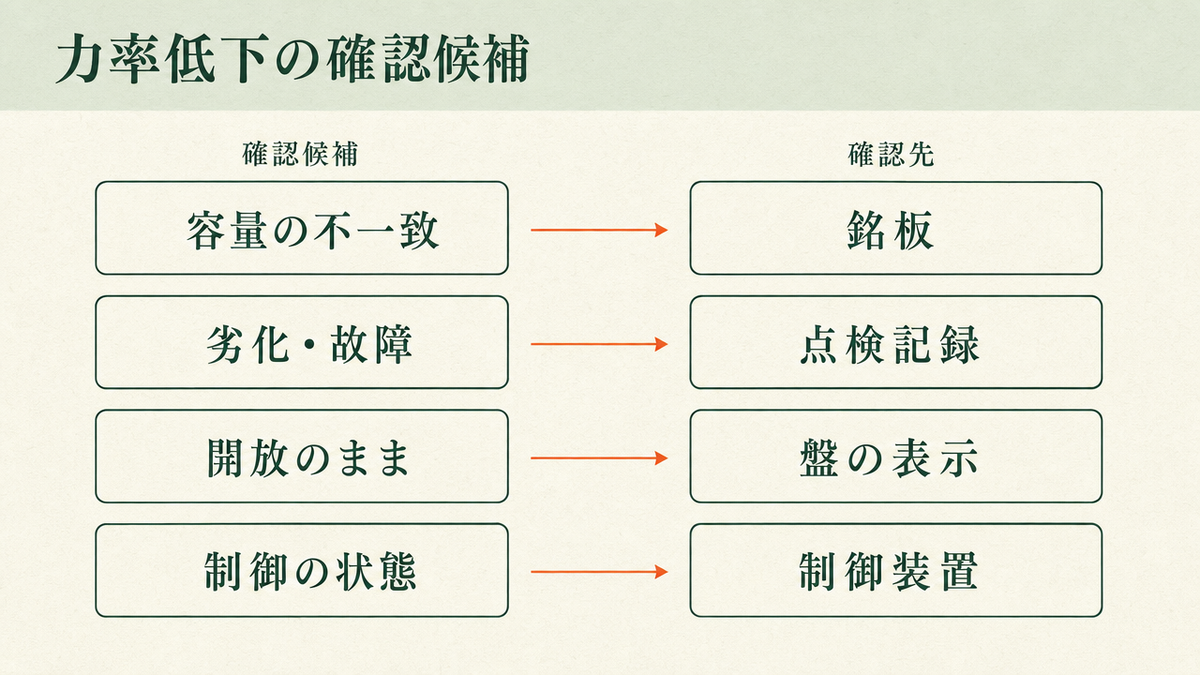

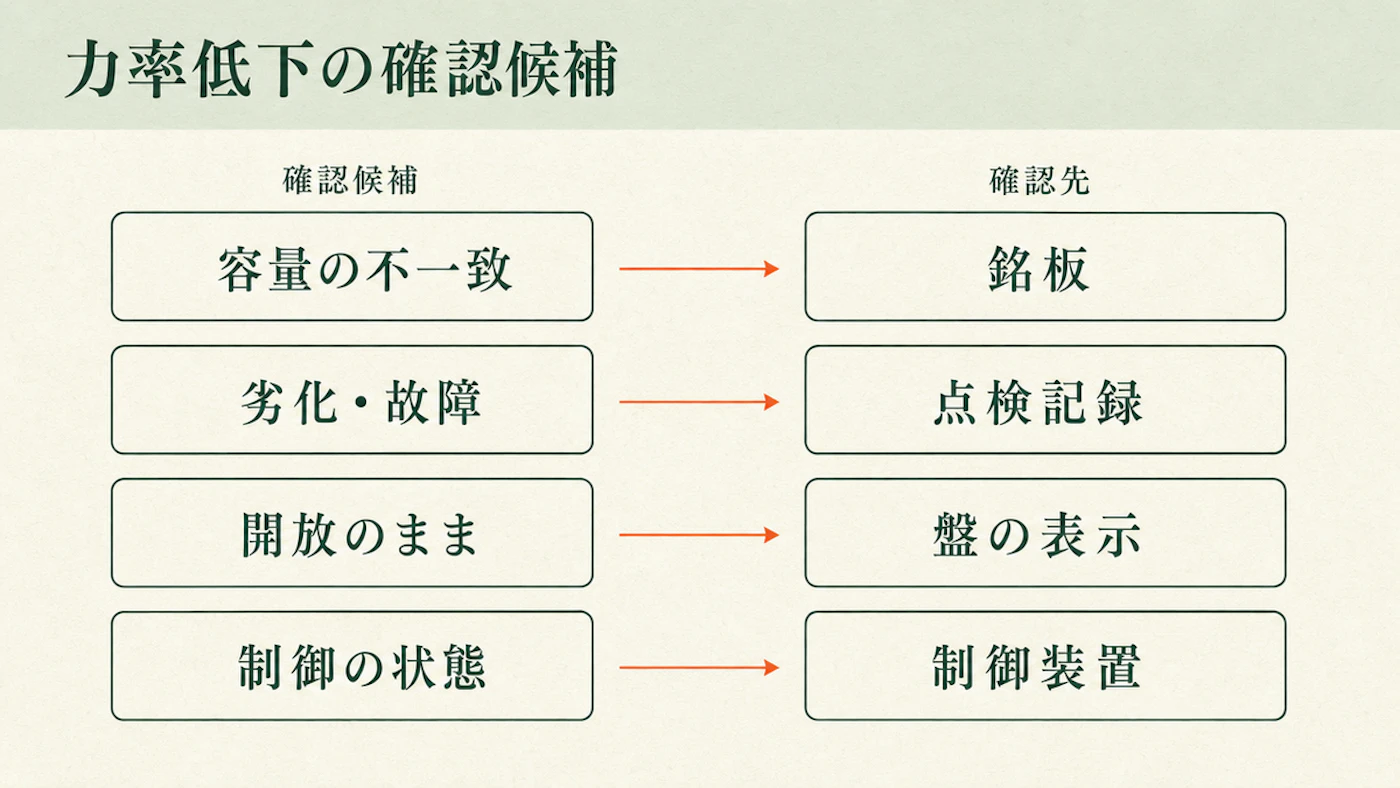

力率が下がったときの確認候補として、容量の不一致、劣化や故障、進相コンデンサが開放されたままになっている状態、制御の状態を挙げ、それぞれの確認先として銘板、点検記録、盤の表示、制御装置を対応させた図
図2 力率が下がったときの確認候補と確認先

まず、明細、点検記録、盤の外から見える表示で確認します。機器内部の確認は、電気主任技術者などに任せてください。

進相コンデンサの点検と更新をどう考えるか

機器の銘板から、定格容量(kvar)、製造年、型式を控えます。kvarは、コンデンサの容量を表す単位です。今の負荷に容量が合うかは、銘板だけで判断せず、無効電力を踏まえて検討します。

一般社団法人 日本電機工業会(JEMA)は「知っておきたい 高圧進相コンデンサ設備の正しい取扱い」というページを出しています。ここでは高圧進相コンデンサ設備の更新推奨時期を「15年」としています。

同会の『汎用高圧機器の更新推奨時期に関する調査』報告書(改訂版2023年3月)は、汎用高圧機器10種類の更新推奨時期をまとめたものです。

15年は推奨時期の目安で、実際の更新は点検結果と合わせて判断します。日本電機工業会のページでは、次の点検項目と数値の目安を示しています。

←→ 横にスクロールできます

点検の観点JEMAが示すコンデンサの目安(適用種別は節末参照)
外観油漏れ・ガス漏れ・亀裂の有無を確認
電流各相電流は定格電流の120%以下、平衡度1.08以下
温度ケース正面2/3Hまたは上蓋で70℃以下
異常音励磁音・振動・共振・びびり音の有無を確認

更新時は、コンデンサだけでなく、直列リアクトルとの組み合わせも確認します。日本電機工業会の同じページが示す規定は、次のとおりです。JEACは、日本電気協会の電気技術規程を表す記号です。

←→ 横にスクロールできます

規格・規程直列リアクトルについての定め
JIS C 4902:2010「コンデンサには直列リアクトルを取り付けて使用することを原則とする。」と定めています
高圧受電設備規程(JEAC 8011-2014)原則として、コンデンサリアクタンスの6%または13%の直列リアクトルを施設するよう求めています

前掲の指月電機製作所カタログによれば、内線規程(JEAC 8001-2022)と高圧受電設備規程(JEAC 8011-2020)にも定めがあります。ここではコンデンサ回路への直列リアクトルの施設が、義務的事項として扱われています。古い設備では、リアクトルの有無自体が論点になります。

古い機器では、PCB(ポリ塩化ビフェニル)を含むか確認が必要な場合もあります。銘板の型式・製造年をもとに、メーカーや行政の案内で確認してください。必要な処理は法令に従い、現場だけで判断しないようにします。

受変電設備の更新では、進相コンデンサに加え、変圧器や高圧ケーブルなどをまとめて更新する場合があります。力率改善だけでなく、老朽化やPCBを含む機器の交換も、関連機器の更新を考えるきっかけです。

更新投資の考え方は設備保全のテーマ記事と同じ整理が使えます。

表はコンデンサの目安で、電流は許容電流種別Ⅰ120%・Ⅱ130%以下、平衡度1.08以下、ケース正面2/3Hか上蓋で70℃以下とされ、リアクトルは別の位置・温度で確認します。

停電できる日と、工場・主任技術者・工事会社の分担を決める

進相コンデンサの更新では、通常、停電日の調整が必要です。機器の納期を確認してから、工場、電気主任技術者、工事会社で停電日を詰めます。施工できる時期は、機器が届く日と、工場が停電できる日によります。

三者の役割を、4段階の段取りに分けた例です。

←→ 横にスクロールできます

段取り主に動く人すること
現状確認工事会社現地調査
機器手配工事会社機器の手配
停電日の調整工場・電気主任技術者・工事会社工場が停電できる日時を決めて周知し、電気主任技術者が保安面から停電作業の計画に関与する
更新工事工事会社・電気主任技術者工事会社が施工し、電気主任技術者が作業後の確認に関与する

操作方法と役割分担は、工場の保安規程と管理体制に従ってください。年次点検の停電時に更新できれば、停電回数と生産への影響を抑えられる可能性があります。

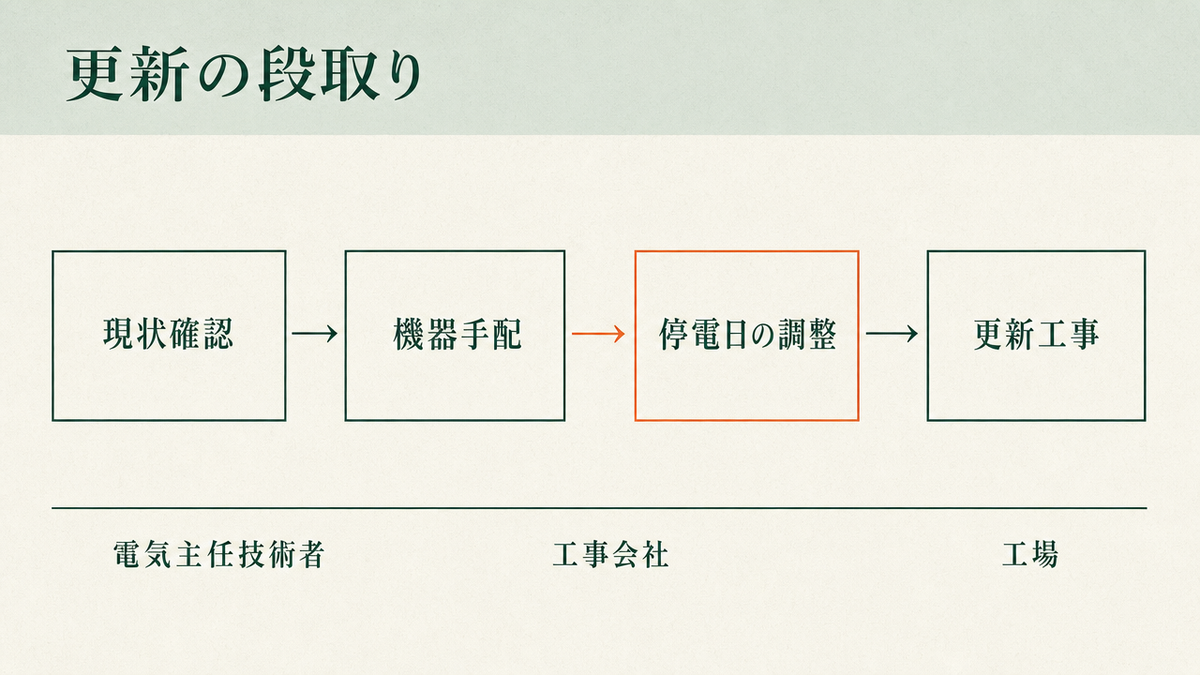

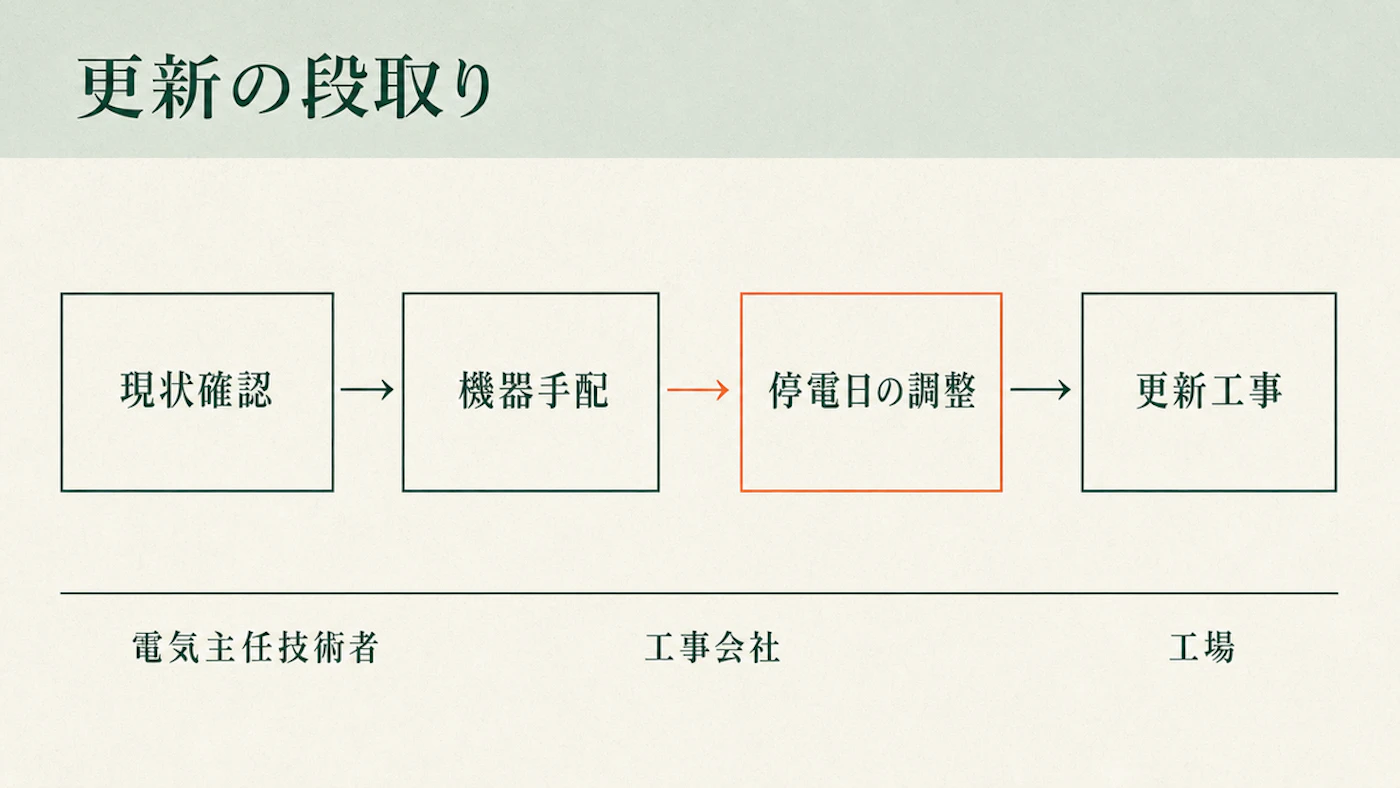

更新の段取りを現状確認・機器手配・停電日の調整・更新工事の4段階で示し、各段階に電気主任技術者・工事会社・工場のどれが関わるかを並べた流れ図
図3 更新の段取りと三者の役割
補足:本サイトの運営会社は電気設備工事会社であり、受変電設備の更新を請け負う立場でもあります。ただし保安業務そのものは電気主任技術者の職務です。工事の要否や時期は、自社の電気主任技術者または保安管理の担当者の見解を踏まえ、工場・電気主任技術者・工事会社で調整してください。

力率を確認するときのチェックリスト

社内で確認するときは、次の項目を使えます。

  • 直近12か月の請求内訳から、力率・契約電力・使用電力量を1枚の表に並べたか
  • 北陸電力の同規定のように85%が基準の場合、そこから何ポイント離れているかを月ごとに見たか
  • 力率が変わった月に、設備更新や停電作業、生産品目の変更がないか
  • 進相コンデンサの銘板から、定格容量・製造年・型式を控えたか
  • 年次点検の記録で、外観・電流・温度・異常音の所見を見たか
  • 直列リアクトルと自動力率調整装置の有無、動作状態を見たか

関連する論点はエネルギーのテーマ一覧にまとめています。

よくある質問

力率100%では、基本料金がどれだけ下がるか

北陸電力の規定と式では、基準の85%との差が15ポイントになるため、基本料金は15%割引です。進み力率になる瞬間の値は、100パーセントとして扱います。ほかの契約は、自社の料金表・約款で確認してください。

力率85%が基準なのはなぜか

北陸電力の料金規定が、基準値として85%を定めています。上回る1パーセントごとに1パーセント割引し、下回る1パーセントごとに1パーセント割増する仕組みです。なぜ85%としたかは料金規定に説明がないため、この記事でも理由は断定しません。

進相コンデンサは何年で交換するか

日本電機工業会の推奨時期は15年です。ただし、設置環境や運転によって機器の状態は変わります。年数だけで決めず、点検結果と合わせて電気主任技術者と判断してください。

明細のどこで力率を確認するか

請求内訳や電力会社の法人向け会員サイトに表示されることがあります。見当たらないときは、契約先に問い合わせてください。

料金の力率と、コンデンサの状態を照らし合わせる

  • 北陸電力の高圧・特別高圧の同規定では、85%を基準に1%離れるごとに基本料金が1%増減する(2026年8月時点)。基準値は契約先の約款で確認する
  • 北陸電力の同規定で料金に使うのは8時から22時までの平均力率。同規定と計算式では力率100%時の割引率は15%になる
  • 力率が下がったときの確認候補は、容量の不一致・劣化や故障・進相コンデンサが開放されたままになっていること・制御の状態など
  • 日本電機工業会は更新推奨時期を15年としている。直列リアクトルを含む構成と、関連する機器の同時更新の要否も併せて見る
  • 更新では通常、停電日の調整が必要になる。年次点検の停電に合わせられれば生産への影響を抑えられる可能性がある
