倉庫レイアウトを改善する手順|通路・積み方・床の条件から配置を決める

棚を動かす前に確認する通路幅、積み高さ、床の荷重条件を整理します。営業倉庫と自社資材置場の違い、はい作業の適用条件、現場で集める情報と配置案の比べ方を説明します。

倉庫レイアウトの記事のサムネイル。倉庫レイアウト、先に確認する通路と積み方と記され、下に2列3段の保管棚と間を通る通路の幅を示した平面図がある
52在庫・物流

倉庫レイアウトは、棚・通路・荷物の置き場の配置です。工場内の資材置場や製品倉庫で、台車やフォークリフトが通りにくい、仮置きが通路にはみ出すといった問題があるときは、配置を見直す対象になります。

先に確認する条件は、通路幅・通路の上の空間・荷物の積み方・床の荷重の4つです。法令上の要件と建物の制約を確認し、その条件に合うように保管と作業の面積を決めます。この順に棚を配置すると、図面を描き直す手間を減らせます。

通路幅・頭上の空間・床の設計条件を先に確認する

通路の条件は、棚の配置を決める前に確認します。働く人の安全・衛生の具体的な基準を定める労働安全衛生規則(昭和47年労働省令第32号)は、屋内通路について、幅・通路面の状態・頭上の空間を定めています。

第542条は、通路の幅を「用途に応じた幅」とし、つまずき・すべり・踏抜の危険がない状態を求めています。同条第3号は、通路面から高さ1.8メートル以内に障害物を置かないことも定めています。床だけでなく頭上の空間も必要です。条文はe-Gov法令検索「労働安全衛生規則」で確認できます。

第543条では、機械と機械の間、または機械とほかの設備の間に設ける通路を、幅80センチメートル以上と定めています。これは、その通路についての最低の幅です。

第542条の「用途に応じた幅」には、一律の数値がありません。人だけが歩くのか、台車を押すのか、フォークリフトがすれ違うのかを、通路ごとに書き出してください。何が通るかを明らかにすると、その幅を必要とした理由を残せます。

事故の型別の死傷者数(休業4日以上・全産業)

令和6年(2024年)

出典:厚生労働省「令和6年の労働災害発生状況」(2025年5月30日公表)

死傷者数
事故の型別の死傷者数(休業4日以上・全産業)死傷者数:転倒 36,378 人、動作の反動・無理な動作 22,218 人、墜落・転落 20,699 人、その他 56,423 人死傷者数、転倒:36,378 人個別類型で最多死傷者数、動作の反動・無理な動作:22,218 人死傷者数、墜落・転落:20,699 人死傷者数、その他:56,423 人

※ 集計条件と編集部による算出方法は記事末の注記を参照

データを表で見る

←→ 横にスクロールできます

事故の型別の死傷者数(休業4日以上・全産業/令和6年)
事故の型死傷者数(人)
転倒36,378
動作の反動・無理な動作22,218
墜落・転落20,699
その他56,423

厚生労働省が2025年5月30日に公表した令和6年の労働災害発生状況では、休業4日以上の死傷者数は135,718人でした。上の3類型を足すと79,295人で、全体の約58パーセントを占めます。集計の条件と算出方法は記事末の注記にまとめました。

高く積む前に、床にかかる重さを確認する

棚を高くすると、同じ床面積に載せる荷物の重量が増えます。建築基準法施行令(昭和25年政令第338号)第85条は、建物の各部に載る荷物などの重さである「積載荷重」を、実際の使用状況に応じて計算することを定めています。倉庫に関する第3項は、対象が限られます。

第3項の対象は「倉庫業を営む倉庫」です。計算した値が1平方メートルにつき3,900ニュートン未満でも、3,900ニュートンとして扱います。これは営業倉庫の規定であり、自社工場の資材置場は、第1項の実際の状況に応じた計算によります。

ニュートン(N)は力の単位です。ここでは重さの規模をつかむため、次の式で質量に換算します。

おおよその質量(kg/m²)= 積載荷重(N/m²)÷ 9.8

3,900N/m²をこの式で換算すると、約398kg/m²です。第1項の表で事務室の床の構造計算に用いる値は、1平方メートルにつき2,900ニュートンで、質量換算では約296kg/m²になります。

これらは建物の構造を計算するための値で、そのまま保管してよい重量ではありません。既存の床に棚と荷物を置けるかは、重量だけでなく重さのかかり方も含め、設計図書をもとに設計者へ確認してください。

注意:条文の内容は2026年9月時点のe-Gov法令検索で確認したものです。個別の作業や建物への適用は、所轄の労働基準監督署、または建物の設計者・所有者へ確認してください。

積み高さだけでなく、作業方法と荷物の容器で要件が変わる

荷物を積む際の要件は、高さ・作業内容・荷姿で変わります。「はい」は、倉庫・上屋・土場に積み重ねた荷物のまとまりです。小麦・大豆・鉱石などのばら物は含みませんが、パレット積みの製品や原材料が当たる場合はあります。

まず、はいの上で作業する場所が、床面から1.5メートルを超えるか確認します。労働安全衛生規則第427条は、超える場合に安全に昇降できる設備を求めています。ただし、はいを構成する荷物を使って安全に昇降できる場合は除かれます。

高さ2メートル以上のはいを積む「はい付け」や崩す「はい崩し」は、原則として主任者の選任対象です。労働安全衛生法施行令(昭和47年政令第318号)第6条第12号と同規則第428条により、はい作業主任者技能講習の修了者から選任します。荷役機械の運転者だけで行う作業は、第12号の対象から除かれます。

はい同士の間隔にも、対象を限定した規定があります。同規則第430条は、高さが床面から2メートル以上で、袋・かます・俵の容器に入った荷物からなるはいについて、隣のはいとの間隔を下端で10センチメートル以上とすることを求めています。

←→ 横にスクロールできます

適用条件根拠必要になること
はいの上での作業箇所が床面から1.5メートル超(荷で安全に昇降できる場合を除く)安衛則第427条安全に昇降するための設備
高さ2メートル以上のはいの、はい付け・はい崩し作業(荷役機械の運転者のみの作業を除く)安衛令第6条第12号・安衛則第428条はい作業主任者の選任
高さ2メートル以上で、容器が袋・かます・俵である荷で構成されるはい安衛則第430条隣接のはいとの間隔を下端で10センチメートル以上

積み高さを上げると、同じ面積に置ける量は増えます。ただし、条件に応じて昇降設備の場所、主任者を選任できる体制、はい同士の間隔も必要になります。保管量が増えることだけで、高く積む案が有利とは判断できません。

自社に当てはまる条件は、高さに加えて、作業方法と荷物の容器で確認します。荷姿は、ここでは容器を含む荷物の形態です。荷姿ごとの条件を一覧にしておけば、棚の配置を変えるたびに同じ確認をやり直す手間を減らせます。

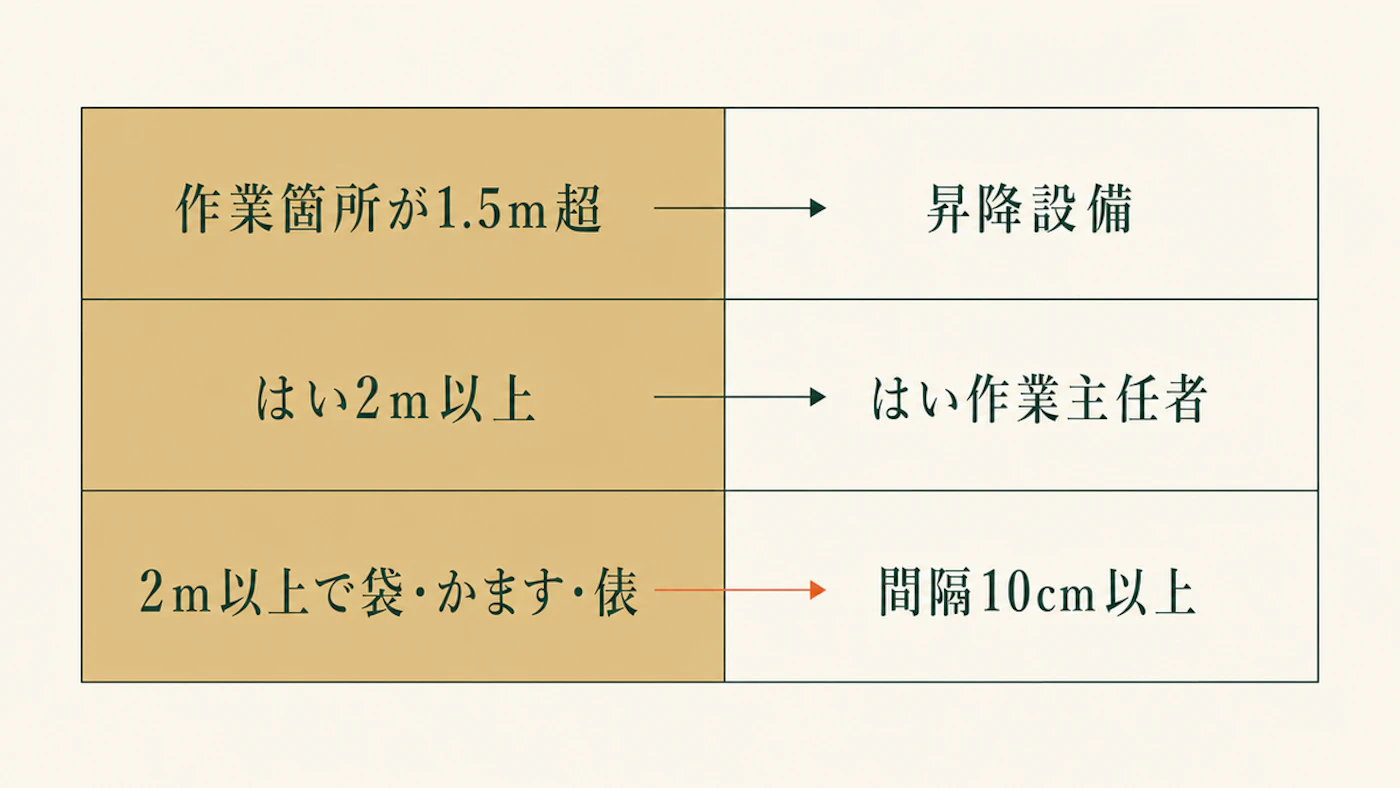

適用条件と必要になることを2列で並べた表。作業箇所が1.5m超なら昇降設備、はい2m以上ならはい作業主任者、2m以上で袋・かます・俵なら間隔10cm以上と示している
図1 高さ・作業内容・荷姿で変わる要件

安全条件を満たした面積を、保管と作業に配分する

棚に使う面積と、人や物が動く面積は、限られた床面積を分け合います。通路と積み方の条件を確認してから、残る面積をどちらに使うか比較します。

面積を配分する前に、仮置きや歩数の増加がなぜ起きているか調べます。仮置きは保管面積の不足だけで起きるとは限りません。入出荷が集中することや、長く動かない在庫が残ることも原因になります。

判断材料になるのは、品目ごとの出庫頻度です。出庫の多い品目を出口の近くへ寄せる分類の基準は、ABC分析で在庫管理を仕分ける方法にまとめました。

歩数や運搬回数をどう測るかは、動線分析の手順として運搬のムダを減らす動線分析と3定のルールで扱いました。現状の動線を数字にしないまま図面を引くと、変わったかどうかを後から確かめられません。先に測ってください。

順序としては、配る前に減らせないかを見ます。長く動いていない在庫について、処分・転用の可否を判断し、実際に空けられる面積を確かめます。判定の基準と処分・転用の判断は、滞留在庫対策の進め方で扱いました。在庫・物流のテーマ全体は在庫・物流の記事一覧から追えます。

配置案は、必要な通路の条件を満たすかで候補を絞ります。棚を増やすために通路を削る場合は、第542条と第543条を再確認してください。要件を満たさない案は、保管量が増えても候補から外します。

保管面積を増やすと作業面積が減る場合があります。一方、不要な在庫を減らしたり配置を変えたりすることで、保管と作業の両方を改善できる場合もあります。

レイアウトの自由度は、図面を引く前にすでに絞られています。絞られた条件を確認せずに配ると、描き直しにつながるおそれがあります。
  1. 必要な通路幅と、通路面から1.8メートルまでの空間を確保します。
  2. 保管する重量と配置案を設計者に示し、設計図書をもとに床への配置の可否を確認します。
  3. 積み高さ・作業内容・荷姿から、昇降設備・主任者・はい同士の間隔が必要か確認します。
  4. 在庫の処分や転用で実際に空いた面積を、配置案に反映します。
  5. その条件を満たしたうえで、出庫頻度が高い品目を出口の近くに配置します。
補足:上の5段階の順序は本記事の整理であり、公的な基準ではありません。条文が定めているのは、各段階で確認する要件です。

配置案を作るために集める4つの情報

配置案には、現場で測った情報を使います。建物の完成時の図面である竣工図と、今歩ける通路幅は違うことがあります。棚の脚、仮置きパレット、消火器、キャスター付きの台などがあると、実際の幅は図面より狭くなります。

通路幅と積み高さは現場で測り、床の荷重条件と出庫頻度は資料や実績データで確かめます。次の4つをそろえてから、配置案を比較してください。

←→ 横にスクロールできます

揃える情報取り方誰に聞くか
通路の実測幅と、通路面から1.8メートル以内の障害物メジャーで最も狭い箇所を測る。配管・照明・棚の張り出しも見る安全衛生の担当者
床の設計上の積載荷重(N/m²)と設計条件建物の設計図書で確認する。転用した建物は特に確認する建物の所有者・設計者
現在と変更案の積み高さ、はいの上での作業箇所の床面からの高さ、作業方法、荷の容器現状を実測し、変更案の高さと作業方法を記録する。適用条件は前掲の表と照合するはい作業主任者・現場責任者
品目別の出庫頻度(直近12か月)出庫実績を品目ごとに集計する生産管理・出荷担当

出庫頻度は、現場を見るだけでは分かりません。出庫実績を品目ごとに集計します。金額ではなく出庫した回数を数えると、移動の多い品目を配置の議論に使えます。

通路幅は、荷物が最も多く溜まる曜日や時間帯にも測ってください。入出荷の少ない日にだけ測ると、仮置きの影響がない幅になってしまいます。繁忙時の最も狭い実測幅と、用途から判断した必要な幅を比べ、不足する場所を改善の対象にします。

情報をそろえたら、2つ以上の配置案を作ります。それぞれの通路幅と総保管量を並べると、保管と作業にどう面積を配分したか比較できます。

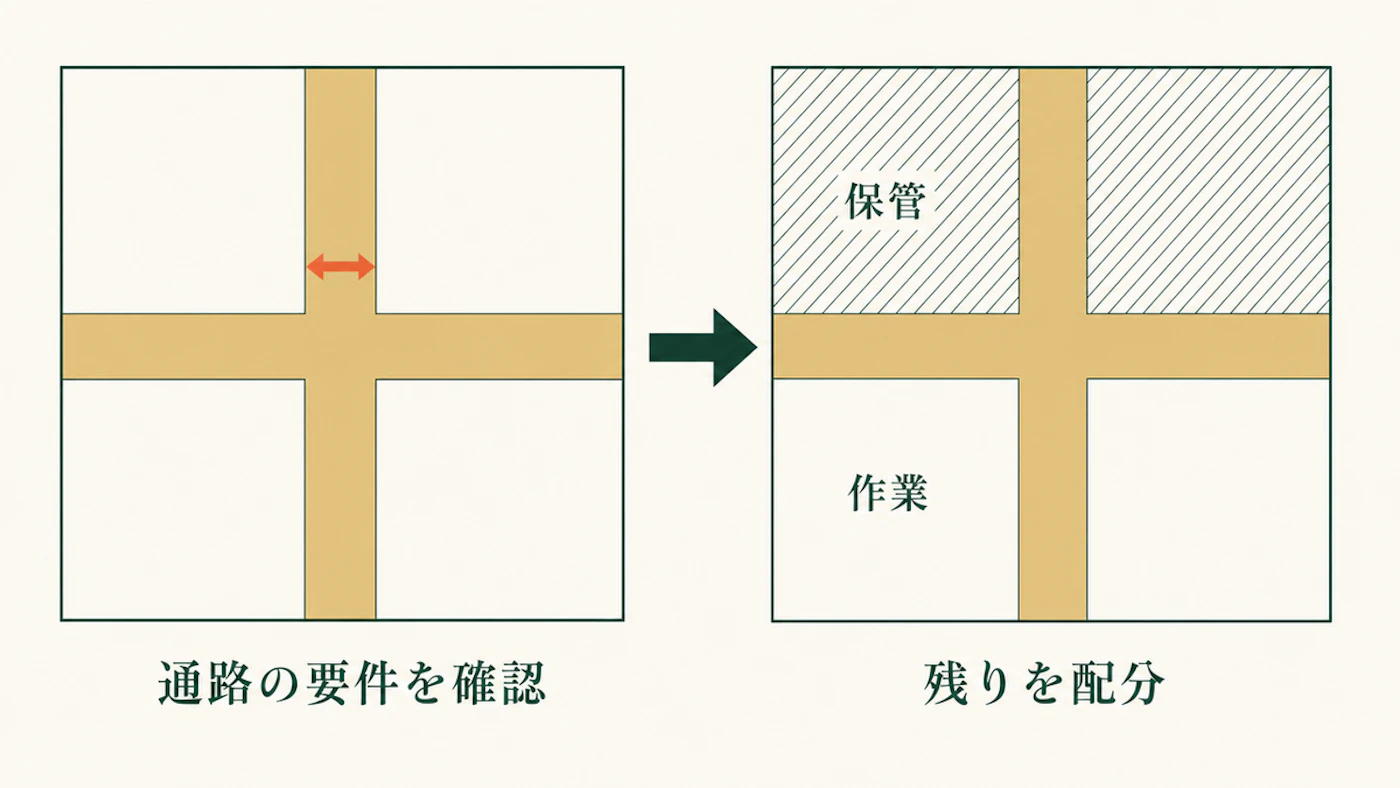

倉庫の平面図を2つ並べ、左は十字の通路帯だけを確保した状態、右は残った4区画を保管と作業へ振り分けた状態を示した模式図
図2 要件を押さえてから、残りを配る

よくある質問

通路幅は80センチメートルあればよいか

80センチメートル以上は、第543条が定める機械間などの通路の規定です。屋内通路一般については、第542条の「用途に応じた幅」を確保します。これらの条文は、フォークリフト通路の幅を一律の数値で定めていません。使う車両・荷姿・運用条件を整理し、メーカー資料と現場での走行・旋回を確認して、必要な幅を検討します。

はいの高さが2メートルなら主任者は必要か

2メートルちょうども「2メートル以上」に含まれます。労働安全衛生法施行令第6条第12号では、高さ2メートル以上のはい付け・はい崩しが対象です。作業内容と除外条件は本文の表で確認してください。2メートル未満でも、別の条件により昇降設備が必要な場合があります。

工場内の資材倉庫にも3,900ニュートンの規定を使うか

建築基準法施行令第85条第3項の対象は、「倉庫業を営む倉庫」です。自社用の資材置場は、第1項の実際の状況に応じた計算によります。建物がどの条件で設計されているかは、設計図書や所有者に確認してください。

範囲と数値の条件:扱っているのは掲載した条文に関する確認事項で、防火区画・避難経路などを含むレイアウトに必要な法令要件の全体を網羅するものではありません。パレットを使用していることだけで、「はい」への該当性や第430条の対象外は判断できず、実際の積み方と荷の容器を確認します。労働災害の数値は全産業の休業4日以上の死傷者数で、新型コロナウイルス感染症へのり患による労働災害と通勤災害を含みません。3類型の合計・構成比と「その他」は編集部の算出です。この統計は、倉庫内や通路に起因する災害の割合や、レイアウト改善の効果を示すものではありません。

条件を確認してから配置案を比較する

  • 通路幅と、通路面から1.8メートルまでの空間を確保します(安衛則第542条)。機械間などの通路幅は80センチメートル以上です(同第543条)。
  • はい作業の要件は、高さ・作業内容・荷姿で確認します。昇降設備、主任者、はい同士の間隔では、それぞれ適用条件が違います。
  • 床の積載荷重は実際の状況に応じた計算が原則です。1平方メートルにつき3,900ニュートンの下限は営業倉庫の規定です。既存の床に置ける重量は、設計者に確認します。
  • 安全条件を確認したうえで、保管と作業に面積を配分します。仮置きなどの原因を調べ、品目別の出庫頻度も判断に使います。
  • 実測と資料をもとに2つ以上の案を作り、通路幅と総保管量の両方で比較します。
