管理図の異常判定|管理限界外・点の偏り・連続変化を読む順序

管理図の点が限界外に出た場合と、限界内で偏る場合の見方を整理します。採用ルール、誤警報、調査の記録を決め、製品の合否とは分けて判断します。

管理図の点列に限界外、偏り、連続変化のサインを示した図
71品質・歩留まり

管理図は、測定値を時間順に並べ、工程が普段の状態から変わっていないかを見る図です。平均的な位置を示す中心線と、変化を調べる目安となる上下の管理限界を使います。異常判定ルールは、限界外の点と、限界内の点の偏りを調べるための決め方です。

使い始める前に、どの管理図で、どのルールを、いつから使うかを決めます。σ(シグマ)はばらつきの大きさを示す標準偏差の記号です。3σ外の点だけを見るか、同じ側への連続や2σ帯への偏り、増減の連続も見るかで、検出の早さと調査件数が変わります。

新しく作図する手順やXbar-R管理図の計算は、公開済みのXbar-R管理図の作り方で整理しています。ここでは作図の係数表ではなく、できあがった管理図をどう読み、異常サインを見つけた後に何を確認するかへ絞ります。

まず上下の管理限界を越えた点を見る

最初に見るのは、点が上方管理限界または下方管理限界の外へ出ているかです。兵庫県の施工管理基準の工程管理付録では、管理図を偶然原因を基準に異常原因を検出するためのものとして説明しています。限界内で点の並びにくせがなければ安定と考え、限界外や中心線の片側への偏りを不安定のサインとして扱います。

管理限界は工程の変化を見る線です。製品の合否を判断する規格限界とは分けます。限界外の点があれば、群番号、測定値、測定器、測定者、材料ロット、設備条件を同じ記録で確認してください。群は、同じ条件で集めた測定値のまとまりです。

←→ 横にスクロールできます

見る順序判定の例確認する記録
越境3σ外の1点測定器・群番号・作業条件
偏り中心線の同じ側に連続材料ロット・設備調整・作業者
連続変化上昇または下降が続く刃具摩耗・温度・段取り変更

管理限界を越えた点があっても、不良品が出たとは限りません。工程側の変化と測定側の変化を分けて確認することが大切です。校正、測定位置、入力ミスでも点は動くため、工程の異常と測定の誤りを区別して原因を調べます。

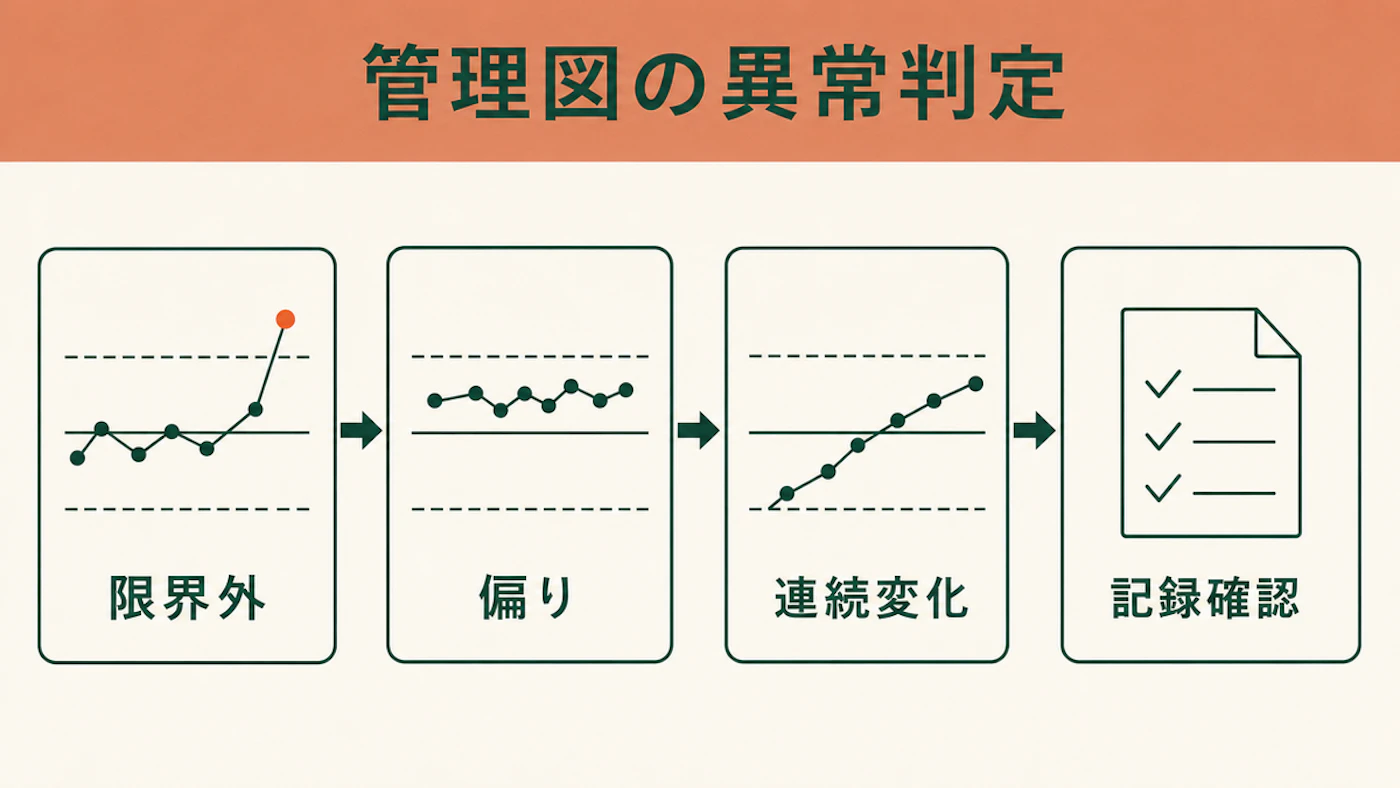

管理図の異常判定を越境、偏り、連続変化の3つに分け、記録確認へ進む流れを示す図
図1 限界外から点列のくせへ進む見方

限界内の点も、片寄りや連続変化を確認する

管理限界の内側に点が入っていても、点列が偶然とは言いにくい並びになることがあります。NISTは米国の標準技術研究機関です。同機関の統計ハンドブックは、3σ外の1点に加え、中心線の同じ側に8点、連続する3点中2点が同じ側の2σを越える例を示しています。さらに、連続する5点中4点が同じ側の1σを越える、6点連続で増加または減少する、14点が交互に上下する、という例も挙げています。

参考にする例から、採用するルールと点数を選び、手順書に固定します。点数の暗記より、毎回同じルールで判断することが必要です。最新のJIS本文を確認していない数字を「標準」と断定しません。

中心線の片側に点が続く場合は、平均がずれていないかを調べます。一方向に上がる場合は、摩耗、温度、濃度、作業速度の変化を確認します。上下が交互に続く場合は、測定順、交互作業、2台の設備の混在を見ます。点の並びは、原因を調べる入口です。

注意:点列ルールは原因を確定する道具ではありません。異常サインを見つけた後に、現場記録へ戻るための入口です。

ルールの感度と誤警報・調査負担を合わせて考える

判定ルールを増やすと、小さな変化を早く拾いやすくなります。一方で、工程に実際の異常がないのに調査に入る回数も増えます。NISTは、3σ単独の平均的な警報間隔を約371点、追加ルールを組み合わせた場合を約91.75点と示しています。

この数字は、特定の前提に基づく目安です。自社の工程で91.75点ごとに誤警報が出るという予測ではありません。読み取るべきことは、感度を上げるほど、現場が調査する件数も増えるという関係です。約91.75点はNISTが比較した特定のルールの組み合わせに対する値であり、ここで列挙した6ルールすべてを併用した場合の値としては確認していません。

見逃しによる損失が大きい工程では、変化を早く拾うルールが役立ちます。一方、調査に設備停止や検査工数が必要な工程では、ルールを増やすほど対応の負担も増えます。採用前に調査の負担を見積もります。

←→ 横にスクロールできます

運用の選び方向く場面注意点
3σ外を中心に見るまず工程の大きな乱れを拾いたい小さなずれは遅れて見つかる
同側連続も見る平均のずれを早めに拾いたい調査件数が増える
複数ルールを使う重要特性を細かく監視したい誤警報の扱いを決めておく

既存の不具合調査とつなぐなら、原因の掘り下げはなぜなぜ分析のやり方が参考になります。管理図でサインを拾い、調査票で事実をそろえ、なぜなぜで原因候補を絞る順に分けると、図だけに原因特定を任せずに済みます。

対象・判定ルール・調査方法を使用前に決める

後から別のルールを持ち出して異常と判断するのを避けるため、使い始める前に運用を決めます。手順書には対象特性、管理図の種類、群の取り方、点を記入する頻度、採用ルール、調査開始の条件を書きます。

調査して原因が分からなかった場合の扱いも決めてください。設備停止、再測定、次の群までの確認など、どの対応をするかを整理します。原因不明時の決め方がないと、同じ点でも状況によって対応が変わってしまいます。

  1. 対象を決める:寸法、重量、温度など、どの特性を監視するかを決めます。
  2. ルールを固定する:3σ外、同側連続、増減連続など、採用するルールを列挙します。
  3. 調査記録を残す:群番号、確認者、確認した記録、判定を同じ様式に残します。

管理図の異常判定は、品質テーマの記事群の入口にもなります。テーマ全体の考え方は品質・歩留まりの一覧で確認できます。不具合が出た後の記録様式は、不具合対策書の書き方と合わせると、管理図のサインから暫定処置、恒久処置までつながります。

よくある質問

管理限界内の点も調査する場合があるか

採用した点列のルールに該当すれば、限界内でも調査対象です。ただし、採用していないルールを後から持ち出して異常扱いにはしません。

JISのルールを使う際は何を確認するか

規格や社内基準で指定がある場合は、それを優先します。ここでは最新JIS本文の数字を断定しません。社内で使う場合は、参照する規格の版、点数、対象管理図を手順書に明記します。

異常サインだけで製品を止めるべきか

まず測定値、規格値、工程変更、直近の検査結果を、同じ群番号で確認します。管理図だけでは合否は決まりません。規格外品の可能性、安全、顧客影響がある場合は、出荷判断の手順に従います。

判定ルールを固定し、サインの後は記録を調べる

  • 管理図の異常判定は、限界外の点だけでなく点列の偏りも見る運用です。
  • NISTの例などを参考にしながら、採用するルールと点数を手順書に固定します。
  • 感度を上げるほど誤警報と調査工数も増えるため、現場の負担を見積もって選びます。
  • 異常サインの後は、測定器、材料、設備、作業条件の記録へ戻ります。
  • 手順書には対象特性、ルール、調査開始条件、原因不明時の扱いを書きます。
