特性要因図は、一つの不良や設備停止について、考えられる原因を魚の骨のように並べる図です。調べる結果を「特性」、原因候補を「要因」として書きます。この記事では、現象を絞り、人・設備・材料・方法の4Mで候補を広げ、記録で確かめる手順を説明します。
最初に特性を一つ決め、横線の背骨と4Mの大骨を描き、中骨・小骨へ具体的な条件を書きます。その後、候補を記録と現物で検証します。図に書いた時点では原因は仮説です。国土交通省の資料も、候補を広く整理し、重要な候補を別に深掘りする使い方を示しています。
調べる結果を一つに絞って右端へ書く
紙の右端には、今回調べる結果を書きます。「品質を上げる」という目標ではなく、「製品Aの外径が下限を下回った」と、製品・検査項目・異常をそろえます。以下は架空の作図例で、実際の工場の測定結果ではありません。
ロット、発生日、測定方法も記録します。外径の不足と外観の傷のように現象が二つある場合は、図を分けてください。同じ図にすると、原因候補がどの結果につながるかが不明になります。まず検査・製造担当が、同じ現物と記録を確認します。
JEED基盤整備センター掲載の品質管理教材「技能検定機械検査2級実技試験テキストII」は、特性を決め、背骨、大骨、中骨・小骨の順に描く手順を示しています。この順序を、工場の調査票に置き換えて使います。
人・設備・材料・方法の4つへ候補を分ける

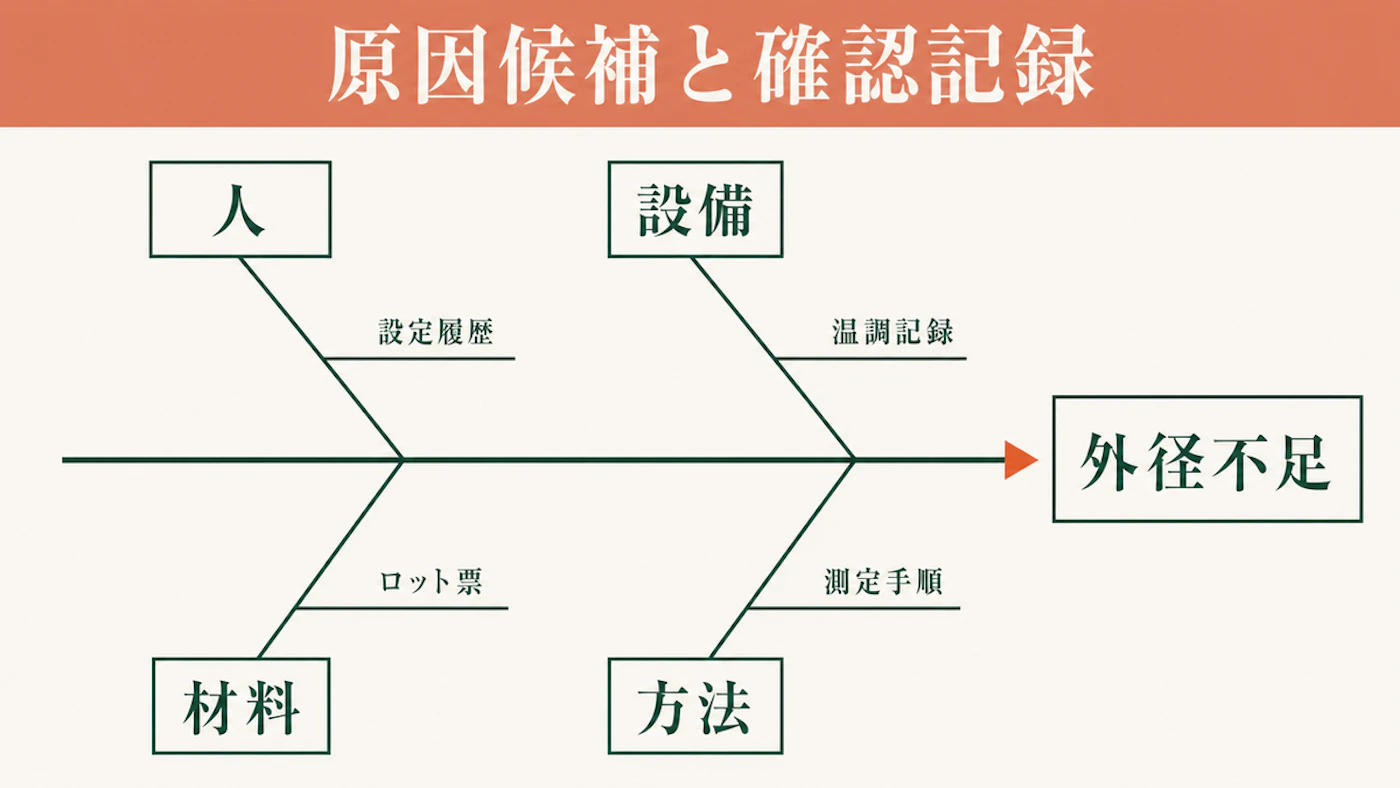

特性に向かう横線が背骨です。斜めの線を加え、人・設備・材料・方法の四つを大骨にします。4MはMan、Machine、Material、Methodの頭文字です。分類名自体を原因とせず、確認の漏れを減らすために使います。
国土交通省の「事故、ヒヤリ・ハット情報等の収集・活用の進め方」(2023年6月、第3版)は、特性要因図をテーマ別に要因を洗い出して系統的に整理する方法と説明しています。同資料は運輸安全が対象です。ここでは図の使い方だけを参照し、製造業の義務や実績を示す資料としては扱いません。
←→ 横にスクロールできます
| 大骨 | 架空の外径不良で挙げる候補 | 最初に見る記録 |
|---|---|---|
| 人 | 設定値の入力や測定位置が作業者で異なる | 作業手順、設定履歴、検査記録 |
| 設備 | 温度表示と実測に差がある | 温調器の記録、点検履歴 |
| 材料 | 材料ロットや保管状態が変わった | ロット票、受入検査、保管記録 |
| 方法 | 冷却時間や測定の時点が一定でない | 標準作業書、工程条件、測定手順 |
表の四つは調査の候補で、実際の原因と確定したものではありません。設備担当は温調器、品質担当は測定手順、製造担当は設定履歴など、記録を確認する担当を決めて調査へ進みます。

中骨・小骨へ、現物や記録で調べられる条件を書く
大骨から枝を伸ばし、候補となる状態を中骨へ書きます。「設備が悪い」では調査箇所が分からないため、「温調器の表示と金型の実測温度が違う可能性」など、比較できる条件にします。小骨にはセンサー取付位置、校正履歴、測定時刻などを分けて書きます。
人の枝では、手順書の測定位置、測定器の置き場、交代引継ぎの記録などを確認します。「作業者の不注意」だけで終えず、他の人が同じ条件で作業した記録とも照合してください。
候補を書くときは、現物・記録で確認できた事実と、まだ裏づけのない仮説を分けて印を付けます。例えば「材料ロットが前日と違う」は記録で確かめられる事実です。「その変更が外径不足を起こした」は、まだ検証が必要な仮説です。両者を同じ色の枝にすると、図を見た人が結論と取り違えます。
←→ 横にスクロールできます
| 枝の書き方 | 記録で確かめる問い |
|---|---|
| 曖昧:「材料が悪い」 | どのロットが、いつ、どの設備に投入されたか |
| 具体的:「ロット変更後に寸法が変わった可能性」 | 変更前後の測定値と、同時に変わった工程条件は何か |
| 曖昧:「測定ミス」 | 測定位置と時点を担当者間で同じにできるか |
枝を増やすより、どの記録で確かめるかを決めます。確認方法をまだ説明できない候補は、別欄へ保留してもかまいません。調査へ進める形にすることが目的です。
図の候補を現物・工程条件・測定記録で検証する
特性要因図は原因を確定する道具ではありません。JICAの「保健医療隊員のための5S-カイゼン-TQM手法導入ガイド」(2014年2月、第3版)は、洗い出した原因を仮説とし、調査や実験、過去の記録で確かめると説明しています。同資料の事例は医療分野です。工場では同じ検証原則を、工程条件と製品の記録に当てはめます。
例の外径不足なら、発生時刻、製品ロット、設備、作業条件、測定方法を並べます。候補と不良が同時に現れただけでは、因果関係は確定しません。他にも変わった条件がないかを調べ、必要なら一つずつ条件を変えて再現を確認します。安全・品質に影響する試験は、通常の承認手順を先に確認してください。
- 優先候補を選ぶ:現象との時間的な一致、影響の大きさ、記録の有無を見て、先に確かめる枝を決める。
- 裏づけを取る:現物、測定値、設定履歴、ロット票を突き合わせる。記録が無ければ、次回から取る方法を決める。
- 結果を戻す:否定された候補にも印を付け、残る候補と確認済みの事実を図に追記する。
見たデータ、判断日、担当を検証記録に残します。是正処置とは、確認した原因を取り除くための処置です。原因が確かめられたら、不具合対策書で暫定処置と恒久処置を分ける手順につなげます。未確認の仮説を、次の不良の原因として使い回さないようにします。
候補を絞った後、なぜなぜ分析で掘り下げる
特性要因図は複数の候補を広げ、なぜなぜ分析は選んだ一因をさらに調べます。国土交通省の資料も、この使い分けを示しています。初めから一因だけに絞ると、材料や測定方法など他の変化を見落とす場合があります。
例えば温調器の記録に異常が見つかった場合、そこで初めて「なぜ表示と実測がずれたか」を調べます。校正、センサーの固定、点検の担当などへ進むかは、現物と履歴で確かめて決めます。なぜなぜ分析で事象を絞り、止めどころを決める手順は別記事にまとめました。
打ち合わせでは確認する記録と担当も決める
会議前に、品質担当が対象ロットと不良の現物、製造担当が発生時刻と工程条件をそろえます。会議では特性を一つ確認し、4Mの候補に加えて、次に見る記録と担当を書きます。
全員の意見が一致しても、その場で原因と確定せず、不良が出なかったロットや設備と比べます。記録がなければ、誰が、いつ、何を残すかを決めてください。まず一件で使い、分類と確認欄を自社の工程に合わせて直します。
品質管理のテーマ一覧には、品質・歩留まりの実務記事をまとめています。原因の検証後に不良率を追うときは、不良率の分母と手直しの扱いを揃える方法を参照できます。
よくある質問
4Mの枝を全て埋める必要があるか
全部を埋める必要はありません。4Mは見落としを防ぐ分類です。空欄が残っても、確認すべき候補と記録が揃えば調査を始められます。別の分類が必要なら、対象の工程に合わせて追加します。
特性要因図となぜなぜ分析をどう使い分けるか
複数の原因が考えられるときは、特性要因図で候補を広げます。記録と現物で重要な候補が絞れたら、なぜなぜ分析でその一因を深掘りします。現象と原因がすでに明確な案件では、図を必ず描く必要はありません。
図の要因をそのまま対策書の原因欄に書けるか
図にあるのは原因候補です。対策書には、調査した記録と、候補を採用・除外した根拠を書きます。原因が未確定なら明記し、暫定処置と追加調査を分けてください。
候補を広げてから、記録で原因を絞る
- 特性は「何が、どの条件で、どう外れたか」を一つに絞る。
- 4Mで候補を広げ、中骨・小骨には調べられる条件を書く。
- 図に書いた候補は仮説として扱い、現物と工程記録で確かめる。
- 重要な一因を深掘りするときに、なぜなぜ分析へ移る。
