蒸気配管の保温点検はどこから？裸のバルブ・フランジを拾い、優先順位を付ける手順

蒸気配管の保温点検は、配管そのものよりも、バルブ、フランジ、継手、減圧弁まわりから始めます。直管部は保温されていても、操作や点検のために保温材を外した箇所が、未保温のまま残ることがあるためです。

最初に行うことは熱そうな場所を探すことではなく、放熱している裸部位を一覧にすることです。場所、個数、表面温度、運転時間をそろえると、保温する順番を現場で決めやすくなります。

この記事では、蒸気を使う工場で、どこを点検し、どの数字で優先順位を付け、施工後に何を確認するかを整理します。蒸気は高温です。測定やカバーの開閉は、保全担当者と安全手順を確認してから進めてください。

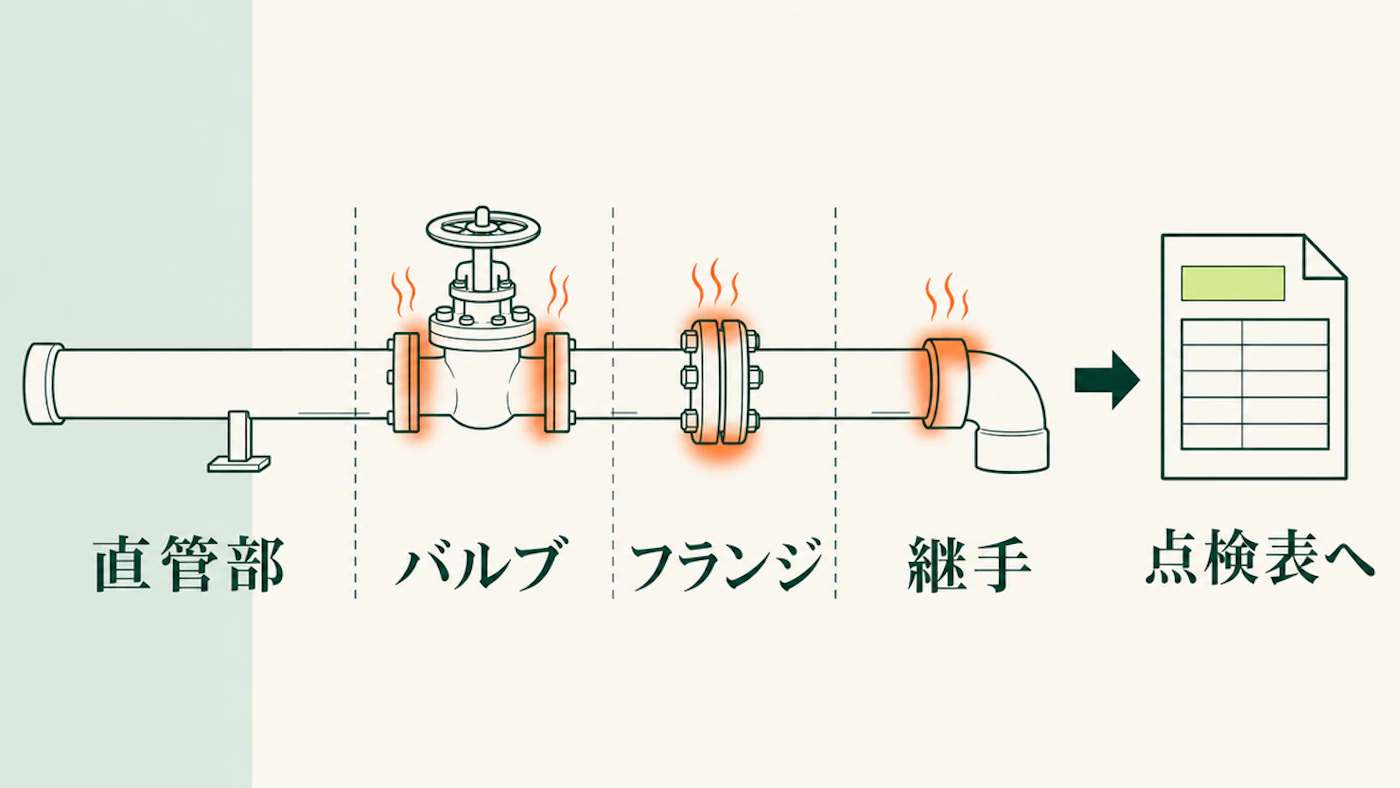

蒸気配管の保温は、裸のバルブと継手から確認する

蒸気配管の放熱は、配管の長さだけで決まりません。工場では、バルブ、フランジ、継手、減圧弁、蒸気ヘッダーのように形が複雑な部分が残りやすくなります。

環境省の中小事業者向け資料は、保温材を施工していないバルブ22箇所、継手10箇所を想定し、放熱損失14.68kWに断熱材を追加する試算を示しています。資料は、ボイラー全体ではなく、バルブ・継手部分からの放熱量に対応する燃料量を対象にしています。一次資料は環境省「温室効果ガス排出削減等指針に沿った取組のすすめ 中小事業者版」で確認できます。

この読み方が重要です。試算の削減率を工場全体へそのまま掛けるのではありません。自社で見るべき数字は、未保温の部品数、表面温度、蒸気を流している時間、燃料単価です。

同じエネルギーでも、電気代の基本料金と使用量を見る記事とは確認する場所が違います。電気料金側の見方は工場の電気代をどこから見直すかの記事で整理しています。ほかのエネルギー改善と並べて見る場合は、エネルギーの記事一覧も使えます。

点検表には場所、温度、時間、近づきやすさを入れる

保温を全部まとめて直せるなら迷いは少なくなります。ただ、予算や停止時間に限りがある工場では、優先順位を付ける必要があります。

点検表は難しく作らなくてかまいません。保全担当者が歩きながら記録できる形にします。最低限そろえる欄は次の4つです。

大阪府立環境農林水産総合研究所の改善提案事例では、化学工場の減圧弁とバルブ・フランジ6箇所を対象にしています。ボイラ運転時間は8時間/日、246日/年で、厚さ30mm程度の保温材を使う試算です。削減量、削減額、投資回収年は同研究所の省エネ診断改善提案事例に示されています。

ここでも、数値をそのまま自社へ移すのは危険です。燃料の種類、単価、運転時間、裸部位の数が違えば結果も変わります。点検表は他社事例の数字を写すためではなく、自社の条件を入れるためのものです。

優先順位は、温度だけでなく稼働時間と停止条件で決める

表面温度が高い箇所は目立つものです。しかし、月に数時間しか使わない枝配管と、毎日動く幹線のバルブでは、先に直す意味が変わります。

優先順位は、放熱の大きさ、運転時間、施工しやすさ、安全上の近さの4つで見ます。点検表に丸を付け、同じ丸が多い箇所から見積りに出すと、現場で説明しやすい形になります。

1. 常時運転：夜間や休日も蒸気が流れる箇所を先に見る。
2. 裸部位が多い：バルブ、フランジ、継手がまとまる場所を束で見る。
3. 近くを人が通る：火傷や暑熱のリスクも合わせて確認する。
4. 停止が短く済む：停止日に施工できる場所から始める。

省エネ診断支援事例でも、蒸気ヘッダーやバルブ類の一部に保温材がない箇所を確認し、保温ジャケット施工を提案した例があります。支援事例の数値はその工場条件のものです。未保温箇所を確認し、保温ジャケット施工を検討する例として参考になります。該当事例は省エネ診断の京都府リネンサプライ業支援事例で公開されています。

一方で、蒸気まわりの対策は保温だけではありません。供給蒸気圧の低減、ドレン回収、ボイラー燃焼管理、蒸気トラップの点検も別の論点です。省エネルギーセンターの診断事例では、加工ラインの供給蒸気圧低減と蒸気配管の保温対策強化が別項目です。詳細は省エネ診断事例「金属（金属加工品3）」にあります。

保温だけでなく、蒸気を止められる時間も見る

裸の部位を保温しても、不要な時間に蒸気を流し続けていれば、燃料は残ります。点検では、配管の状態と合わせて、蒸気を止められる時間を確認します。

見る順序は、まず操業カレンダー、次にボイラー運転時間、最後に系統ごとのバルブ操作です。製造に必要な予熱や洗浄がある場合は、無理に短くしません。停止できるかどうかは、製造、保全、品質の3者で確認します。

この式は公的な基準ではありません。現場で候補を並べるための整理です。削減額を出す場合は、燃料使用量、単価、ボイラー効率、稼働時間を別に計算します。

コンプレッサのエア漏れと同じく、蒸気配管の放熱も、複数の未対策箇所を一覧化して確認したいロスです。圧縮空気の点検方法はコンプレッサのエア漏れを金額に直す記事で扱っています。蒸気配管でも、設備単体より系統として見ると抜けが減ります。

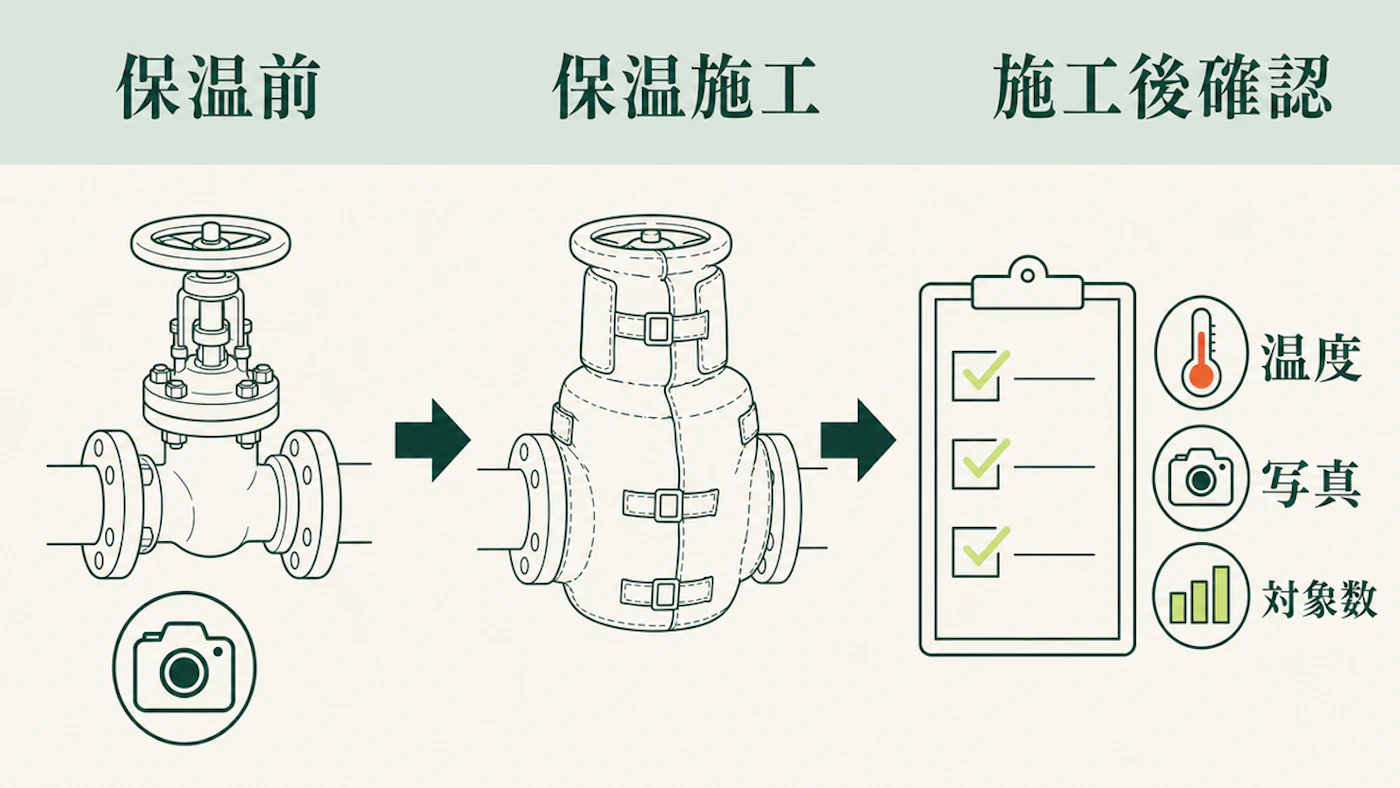

施工後は、写真と温度と対象数を残す

保温材を巻いたら終わりにしないことが大切です。施工後の写真、対象数、表面温度の変化を残します。次回の点検で同じ場所を見られるようにするためです。

記録は、設備台帳へ細かく入れられれば理想です。難しければ、系統図のコピーに番号を振り、写真フォルダ名と合わせます。番号があるだけで、翌年の見積りや停止計画が楽になります。

空調省エネでは、配管やダクトの断熱を含め、建屋から熱を逃がさない視点が必要です。空調側の管理標準は工場の空調省エネの記事で整理しています。蒸気配管の保温点検も、熱をどこで逃がしているかを同じ目で見ます。

保温材が濡れている、外装が破れている、外したまま戻っていない、といった状態も点検対象です。特に屋外や洗浄水がかかる場所では、見た目の劣化が性能低下につながることがあります。

よくある質問

蒸気配管は全部まとめて保温したほうがよいですか

予算と停止時間が十分なら、まとめて直す選択もあります。ただし、最初の点検では裸の部位、常時運転、作業者が近い場所を分けてください。優先順位があると、分割施工でも説明しやすくなります。

表面温度が何度なら保温すべきですか

この記事では一律の温度基準を置きません。蒸気条件、周囲環境、触れるリスク、稼働時間で判断が変わります。温度は候補を見つける数字として使い、施工判断は保全担当者と専門業者で確認します。

削減額は点検だけで計算できますか

概算はできますが、燃料単価、稼働時間、ボイラー効率、対象部位の面積が必要です。公開事例の削減額はその条件の結果です。自社では、まず対象数と運転時間をそろえてから試算します。

まとめ

• 蒸気配管の保温点検は、バルブ、フランジ、継手、減圧弁など裸で残りやすい部位から始めます。
• 環境省や省エネ診断事例の数値は、工場全体ではなく対象条件の試算として読みます。
• 場所、表面温度、運転時間、施工しやすさを点検表に入れると、優先順位を説明しやすくなります。
• 保温施工後は、写真、対象数、温度を残し、翌年も同じ場所を確認できる状態にします。
